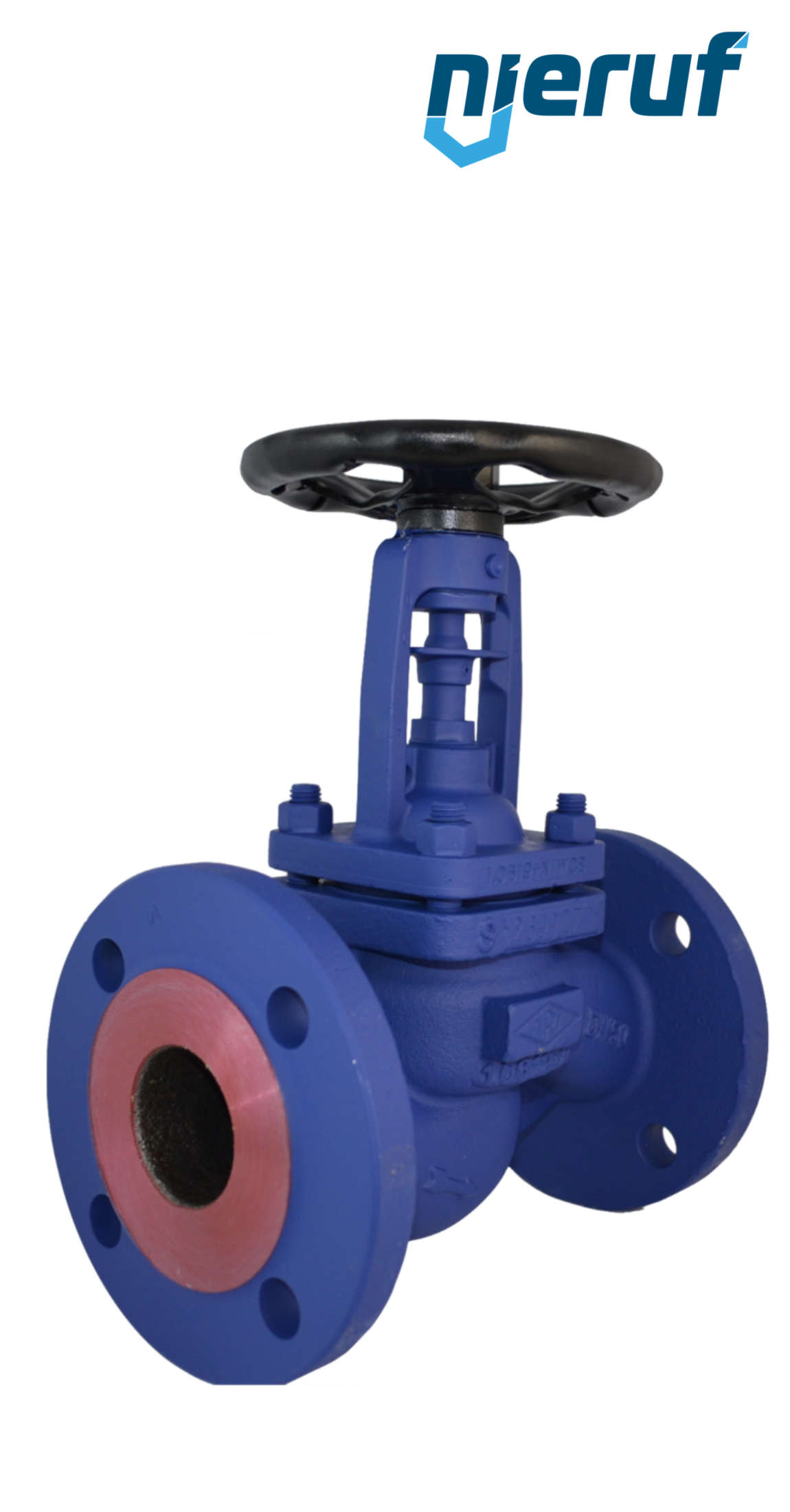

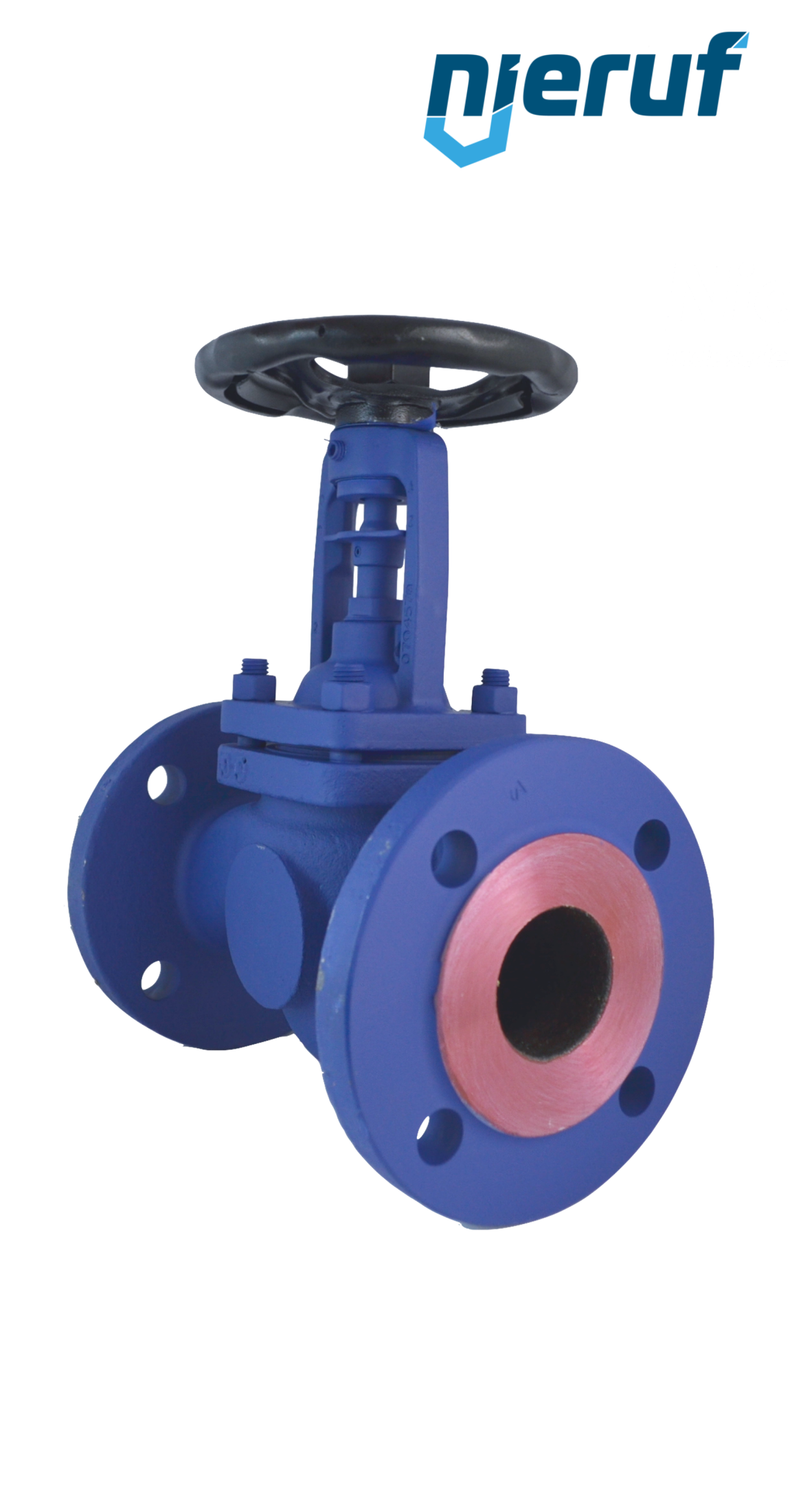

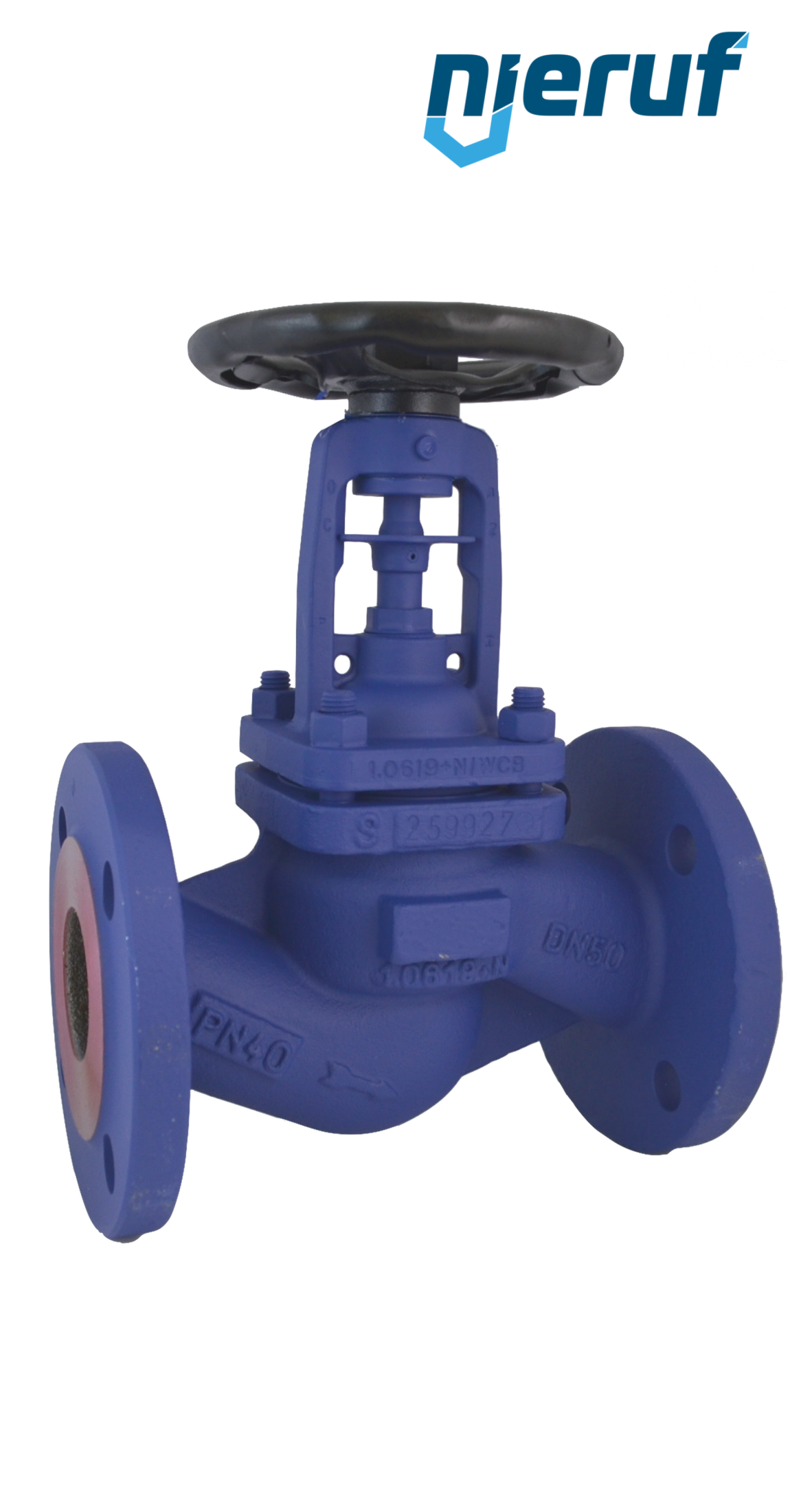

Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel

AV01010004
Vorschau: Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel Vorschau: Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel Vorschau: Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel Vorschau: Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel
Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel
Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel
Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel
Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel

Anzahl (Stk.):
91,60 € * 109,00 € inkl. MwSt
*Preis zzgl. Mehrwertsteuer und Versandkosten

Lieferzeit: 1 bis 2 Wochen

Downloads:
Datenblatt 3D Modell
Der NieRuf Beständigkeitscheck enthält, für verschiedene von uns lieferbare Materialien, eine Wertung der chemischen Resistenz gegenüber verschiedenen Betriebsmedien. Selektieren Sie einfach nach Ihrem Medium.

Die Beständigkeitsliste wurde nach unseren Erfahrungen erstellt und erhebt keinen Anspruch auf Vollständigkeit. Die NieRuf GmbH übernimmt keine Gewährleistung für die Richtigkeit und schließt jeglichen Rechtsanspruch und Schadensersatz aus!
Fragen zum Artikel?
Unser Mitarbeiter Meiko Holzinger hilft Ihnen gerne weiter:
Tel: +497143/9666-904
E-Mail: holzinger@nieruf.de
Technische Details
Beschreibung Ausschreibung Downloads 3D Viewer
Beschreibung
mehr
Menü schließen
Flansch-Absperrventil DN 20 AV01 Grauguss EN-JL1040 Kantensitzkegel

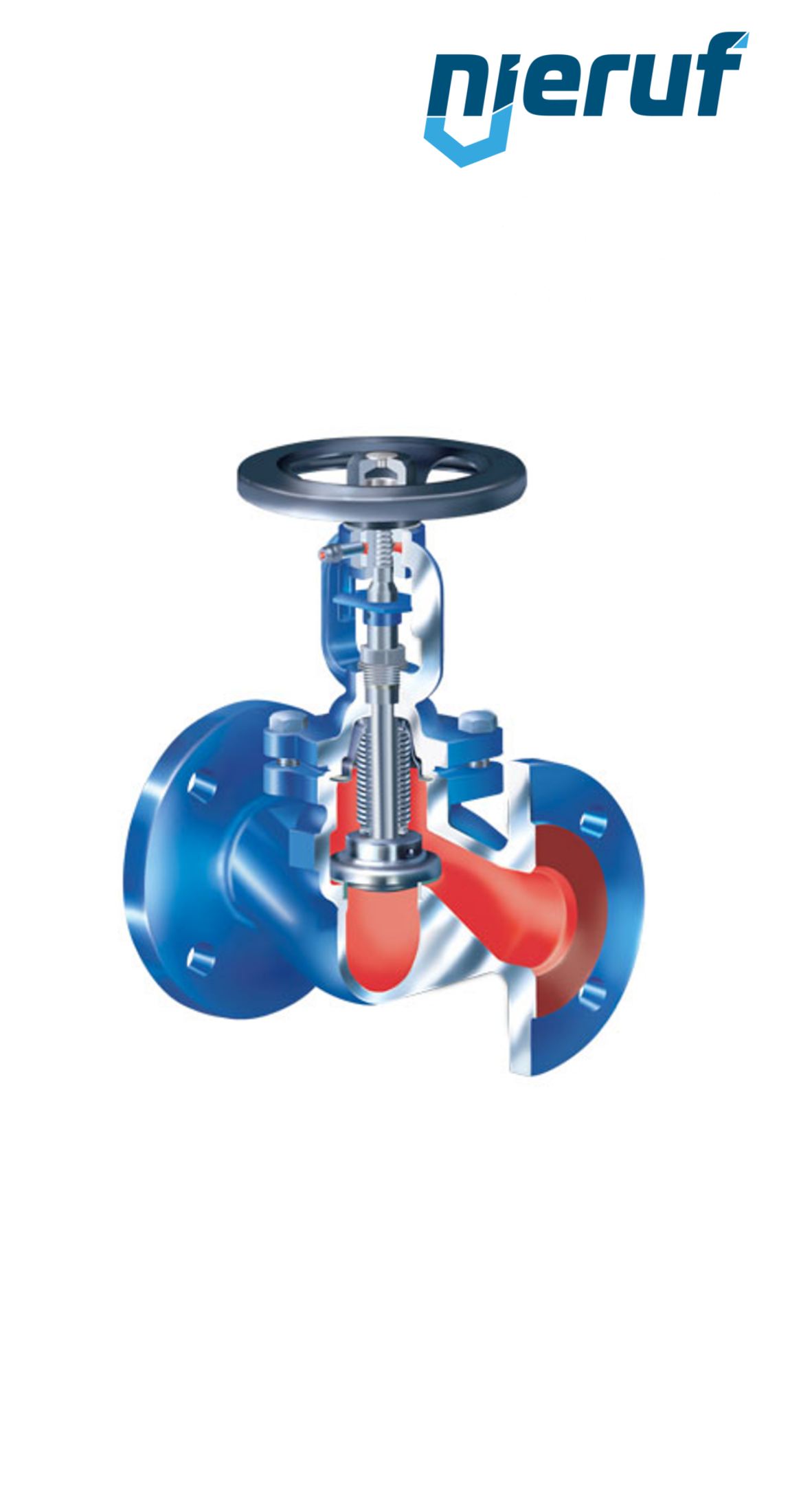

Flansch-Absperrventil DN 20 in Durchgangsform mit Faltenbalg Flansch nach DIN EN 1092 Material Grauguss EN-JL1040 mit Kantensitzkegel
Nennweite: DN 20
Flansch: Flansch nach DIN EN 1092
Druckstufe: PN16
Dichtung: Metall
Medium: flüssige und gasförmige Medien
Temperatur: bis max + 300°C - abhängig vom Betriebsdruck
Druckbereich: bis max. 16 bar abhängig von Temperatur
Bauform: Durchgangsform mit Faltenbalg
Werkstoff Gehäuse: Grauguss EN-JL1040
Bügeldeckel Material: Sphäroguss EN-JS1049
Handrad: Stahl mit Kataphorese-Beschichtung (Nichtsteigend)
Kegel: Kantensitzkegel
Faltenbalg: Edelstahl 1.4571
Baulänge: nach DIN EN 558 Reihe 1
Prüfung: EN ISO 15848-1 / TA Luft TÜV-Prüf-Nr: TA 07 2016 C04
Einbaulage: beliebig, Spindel vorzugsweise stehend
Produktmerkmal: Faltenbalg-Absperrventil in Durchgangsform mit Flanschanschluss und zusätzlich integrierter Verstellsicherung, Trichterschmiernippel so wie einer serienmäßigen Anzeigevorrichtung - AUF / ZU.
