Schwebekörper Durchflussmesser Funktionsweise

Der Durchflussmesser mit Schwebekörper ist ein äußerst präzises Werkzeug zum Messen von Volumenströmen bei flüssigen oder gasförmigen Medien (bspw. Luft, Gas oder Wasser). Das Messgerät wird Senkrecht in das Rohrleitungssystem eingebaut, so dass der Durchfluss des Mediums von unten nach oben erfolgt. Das Medium durchströmt den konischen Körper des Messgerätes, im inneren befindet sich ein Schwebekörper, welcher sich in der vertikalen Achse bewegen kann. Der Schwebekörper hat ein gewisses Eigengewicht, welches diesen prinzipiell auf die Öffnung (Eingangsseite) des Messgerätes sinken lässt. Wird nun das Medium im Rohrleitungssystem mit Druck beaufschlagt (Auftriebskraft), fängt der Schwebekörper sobald das Eigengewicht (Gewichtskraft) erreicht ist, im Messkonus zu steigen an. Durch die konische Form des Messgerätes, was bedeutet, dass dieses nach oben hin breiter wird, kann je weiter der Schwebekörper nach oben gedrückt wird, gleichzeitig auch mehr des Fluids an dem Körper vorbeiströmen (Strömungswiderstand). Durch dieses Funktionsprinzip pendelt sich der Schwebekörper bei ausgeglichenen Kräften bei einem gewissen Messwert ein. Dieser Messwert ist die Strömungsgeschwindigkeit und kann an der Skalierung anhand der Oberkante des Schwebekörpers in l/h abgelesen werden. Fällt der Volumenstrom anschließend wieder ab, sinkt der Körper wieder und der Messwert verändert sich.

Schwebekörper aus Trogamid mit Edelstahl oder Aluminium

Durch die Vielzahl an Anwendungsmöglichkeiten, welche teilweise durch das Rohrleitungssystem, das Medium, die Strömungsgeschwindigkeit oder andere Faktoren vorgegeben ist, gibt es selbstverständlich das Messgerät in vielen unterschiedlichen Varianten. Der Anschluss des Messgerätes kann wahlweise über ein DIN ISO 228 Innengewinde (Typ SK01), ein NPT Innengewinde (Typ SK02) oder eine Klebemuffe erfolgen (Typ SK03). Die Nennweiten reichen von ¼“ – 2“ Zoll bei den Gewindeanschlüssen und von d20mm – d63mm bei den Klebemuffen. Der Gehäusewerkstoff des Messkonuses besteht aus hochwertigem Trogamid. Dieser Werkstoff wird aufgrund seiner einzigartigen Beständigkeit gegenüber einer Vielzahl von Medien und der durchsichtigen Eigenschaft, welche zum Ablesen der Messskala unerlässlich ist, verwendet. Der Schwebekörper besteht wahlweise aus Edelstahl 1.4571 oder Aluminium. Edelstahl wird hierbei häufig bei Anwendungen mit Flüssigkeiten, der Aluminium Körper hingegen bei Luft verwendet. Der Schwebekörper kann außerdem mit oder ohne Führung bestellt werden. Die Dichtung kann je nach Wunsch aus NBR, EPDM oder FKM bestehen.

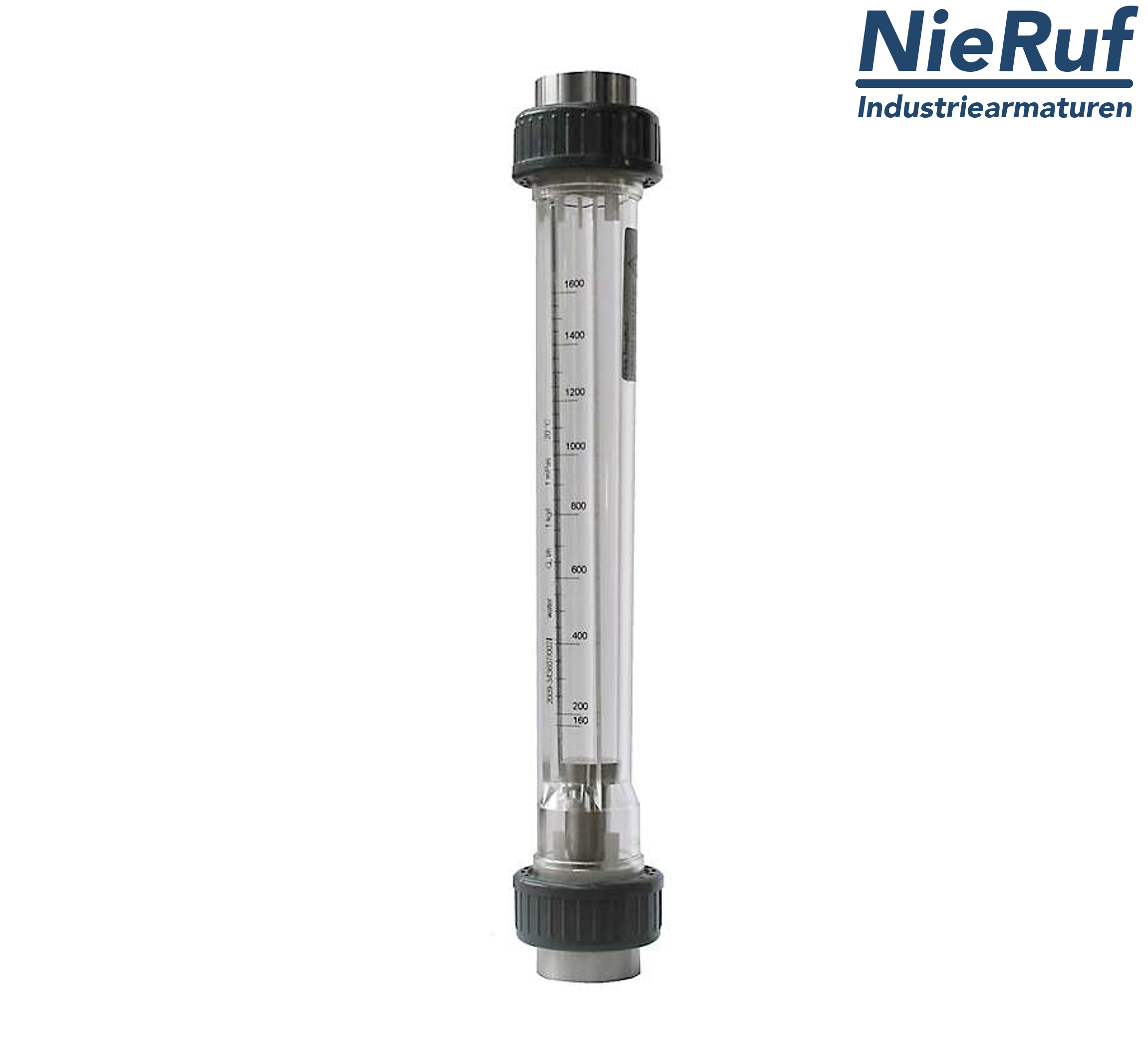

Durchflussmessgeräte mit Schwebekörper Typ SK01 - SK03
Innengewinde	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Klebemuffe	d20 mm			d32 mm		d63 mm
Baumaß A	366 +/- 4 mm			358 +/- 4 mm		366 +/- 4 mm
Einbaulänge B in mm	306	306	306	306	306	306	306	306
Gewicht in kg	0,4			0,7		2,2

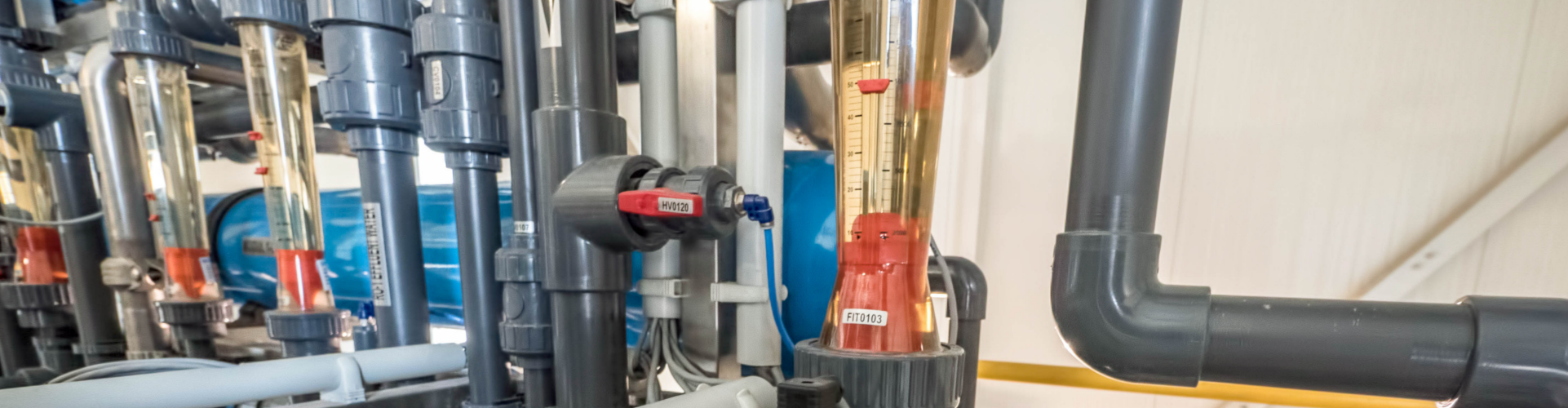

Installation vom Messgerät

Das Messgerät muss vertikal und spannungsfrei in die Rohrleitung eingebaut werden. Reduzierungen, Erweiterungen und sonstige Regelorgane vor bzw. hinter dem Messgerät haben bei Flüssigkeiten keinen Einfluss auf die Messgenauigkeit. Bei Gasen ist allerdings zur Vermeidung von Kompressionsschwingungen der Einbau des Messgerätes vor Ventilen sehr zu empfehlen. Da Schwebekörpermessegeräte empfindlich auf Durchflussänderungen reagieren, sollten die Regelorgane stets langsam verstellt werden. Abweichungen der Dichte, des Druckes oder der Temperatur bei Gas, sowie Dichte- und Viskositätsänderungen bei Flüssigkeiten bewirken Messfehler. Es ist zwingend auf die Einhaltung der Kalibrierbedingungen zu achten. Deshalb sind bei der Bestellung auch unbedingt Angaben über den Messstoff, die Dichte und die Viskosität bei Betriebstemperatur und unter Druck anzugeben. Bei Gas ist der genaue Bezugspunkt des Druckes (Überdruck oder Absolutdruck) erforderlich.
