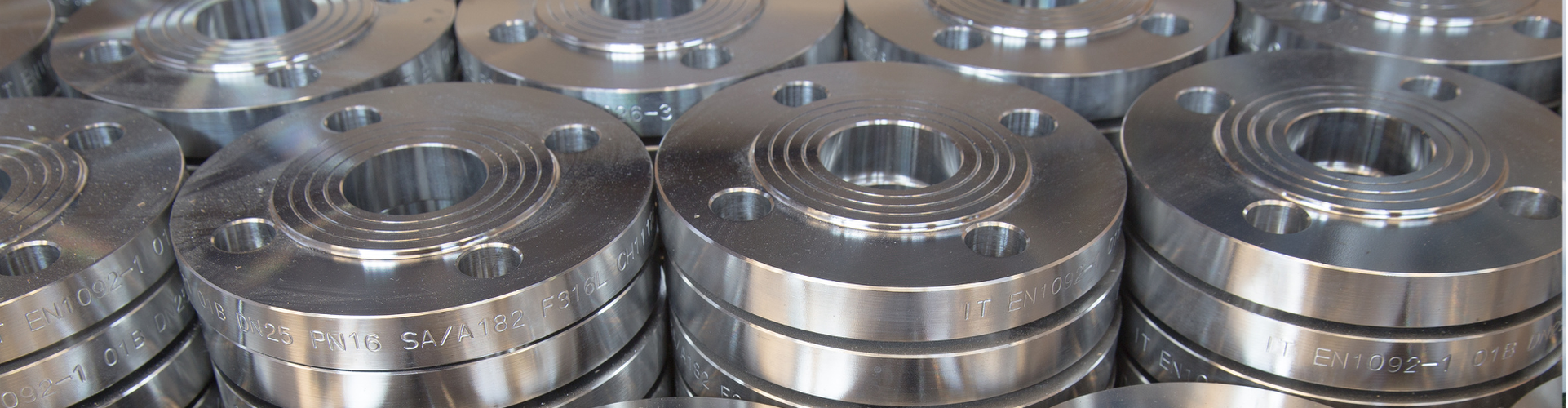

Flansche
Vorschweißflansch DN40 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 11 B1 aus Edelstahl 1.4541
Nennweite:
DN40
Anschluss:
PN10/16/25/40
Material:
Edelstahl
Bauform:
Vorschweißflansch
Glatter Flansch aus Stahl C22.8 / P250GH blank DN32 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 01 A
Nennweite:
DN32
Anschluss:
PN10/16/25/40
Material:
Stahl
Bauform:
Glatter Flansch zum Schweißen
Glatter Flansch aus Stahl C22.8 / P250GH blank DN40 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 01 A
Nennweite:
DN40
Anschluss:
PN10/16/25/40
Material:
Stahl
Bauform:
Glatter Flansch zum Schweißen
Gewindeflansch aus Edelstahl 1.4571 DN25 nach Flansch DIN PN40 EN1092-1 Typ 13 B1
Nennweite:
DN25
Anschluss:
PN40
Material:
Edelstahl
Bauform:
Gewindeflansch mit Ansatz
Gewindeflansch aus Edelstahl 1.4571 DN15 nach Flansch DIN PN40 EN1092-1 Typ 13 B1
Nennweite:
DN15
Anschluss:
PN40
Material:
Edelstahl
Bauform:
Gewindeflansch mit Ansatz
Blindflansch aus Edelstahl 1.4541 DN100 nach Flansch DIN PN10/16 EN1092-1 Typ 05 A
Nennweite:
DN100
Anschluss:
PN10/16
Material:
Edelstahl
Bauform:
Blindflansch
Blindflansch aus Stahl C22.8 / P250GH blank DN150 nach Flansch DIN PN10/16 EN1092-1 Typ 05 A
Nennweite:
DN150
Anschluss:
PN10/16
Material:
Stahl
Bauform:
Blindflansch
Vorschweißflansch DN100 nach Flansch DIN PN10/16 EN1092-1 Typ 11 B1 aus Edelstahl 1.4541
Nennweite:
DN100
Anschluss:
PN10/16
Material:
Edelstahl
Bauform:
Vorschweißflansch
Gewindeflansch aus Stahl C22.8 / P250GH blank DN50 nach Flansch DIN PN16 EN1092-1 Typ 13 B1
Nennweite:
DN50
Anschluss:
PN16
Material:
Stahl
Bauform:
Gewindeflansch mit Ansatz
Vorschweißflansch DN50 nach Flansch DIN PN25/40 EN1092-1 Typ 11 B1 aus Edelstahl 1.4541
Nennweite:
DN50
Anschluss:
PN25/40
Material:
Edelstahl
Bauform:
Vorschweißflansch
Loser Flansch aus Stahl C22.8 / P250GH blank DN32 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 02 A
Nennweite:
DN32
Anschluss:
PN10/16/25/40
Material:
Stahl
Bauform:
Loser Flansch
Glatter Flansch aus Stahl C22.8 / P250GH blank DN25 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 01 A
Nennweite:
DN25
Anschluss:
PN10/16/25/40
Material:
Stahl
Bauform:
Glatter Flansch zum Schweißen
Blindflansch aus Stahl C22.8 / P250GH blank DN32 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 05 A
Nennweite:
DN32
Anschluss:
PN10/16/25/40
Material:
Stahl
Bauform:
Blindflansch
Hochwertiger Flansch DN50 nach Flansch DIN PN10/16 EN1092-1 Typ 11 B1 aus Edelstahl 1.4571
Nennweite:
DN50
Anschluss:
PN10/16
Material:
Edelstahl
Bauform:
Vorschweißflansch
Blindflansch aus Edelstahl 1.4541 DN25 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 05 A
Nennweite:
DN25
Anschluss:
PN10/16/25/40
Material:
Edelstahl
Bauform:
Blindflansch
Glatter Flansch aus Edelstahl 1.4541 DN25 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 01 A
Nennweite:
DN25
Anschluss:
PN10/16/25/40
Material:
Edelstahl
Bauform:
Glatter Flansch zum Schweißen
Gewindeflansch aus Stahl C22.8 / P250GH blank DN40 nach Flansch DIN PN16/40 EN1092-1 Typ 13 B1
Nennweite:
DN40
Anschluss:
PN16/40
Material:
Stahl
Bauform:
Gewindeflansch mit Ansatz
Blindflansch aus Edelstahl 1.4541 DN15 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 05 A
Nennweite:
DN15
Anschluss:
PN10/16/25/40
Material:
Edelstahl
Bauform:
Blindflansch
Gewindeflansch aus Stahl C22.8 / P250GH blank DN20 nach Flansch DIN PN16/40 EN1092-1 Typ 13 B1
Nennweite:
DN20
Anschluss:
PN16/40
Material:
Stahl
Bauform:
Gewindeflansch mit Ansatz
Hochwertiger Flansch DN65 nach Flansch DIN PN25/40 EN1092-1 Typ 11 B1 aus Edelstahl 1.4571
Nennweite:
DN65
Anschluss:
PN25/40
Material:
Edelstahl
Bauform:
Vorschweißflansch
Loser Flansch aus Stahl C22.8 / P250GH blank DN40 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 02 A
Nennweite:
DN40
Anschluss:
PN10/16/25/40
Material:
Stahl
Bauform:
Loser Flansch
Glatter Flansch aus Stahl C22.8 / P250GH blank DN80 nach Flansch DIN PN10/16 EN1092-1 Typ 01 A
Nennweite:
DN80
Anschluss:
PN10/16
Material:
Stahl
Bauform:
Glatter Flansch zum Schweißen
Hochwertiger Flansch DN15 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 11 B1 aus Edelstahl 1.4571
Nennweite:
DN15
Anschluss:
PN10/16/25/40
Material:
Edelstahl
Bauform:
Vorschweißflansch
Vorschweißbördel DN80 - 88.9 mm Edelstahl 1.4571 S1 = 2.6 mm in Anlehnung an DIN 2642
Nennweite:
DN80
Material:
Edelstahl 1.4571
Verbindungselemente
Flansche werden als lösbare und wiederverwendbare Verbindungselemente im Rohrleitungsbau eingesetzt. Diese werden oft an das Rohr oder den Körper eines Ventils geschweißt. Die Löcher zweier Flansche werden durch Schrauben, Muttern und Unterlegscheiben miteinander verbunden. Damit zwischen den Flanschverbindungen keine Flüssigkeit austreten kann, sind mittig zusätzliche Flanschdichtungen angebracht.
Der Gewindeflansch wird mittels eines Gewindes mit dem Rohr verschraubt und dann mit Schrauben am gegenüberliegenden Flansch weiter fixiert. Der Überwurfflansch wird mit dem anzuschließenden Element (Rohr / Armatur mit Schweißenden) verschweißt und dann mit Schrauben am Gegenflansch verschraubt. Ein Blindflansch hat kein Loch in der Mitte und wirkt daher wie ein Rohrende als sogenannter Verschluss. Der glatte und loser Flansch wird auf das Rohr geschoben und abschließend verschweißt.
Flansche aus Edelstahl oder Stahl
Einfacher Anschluss von Edelstahl-Sicherheitsventilen, Druckminderern und Entlastungsventilen dank zahlreicher Flanschvarianten. Die Flanschtypen sind entweder aus poliertem C22,8-Stahl, verzinktem C22,8-Stahl oder Edelstahl 1.4541. Je nach Typ können die Flansche für einen Nenndruck von PN10, PN16, PN25 und PN40 gewählt werden. Die Nennweiten reichen von DN10 bis DN600. Alle Flanschtypen entsprechen der Norm EN1092-1 für Stahlflansche. Die Dichtfläche wird nach Formblatt B1 ausgeführt. Vorschweißflansch entsprechen dem Standardtyp 11, Blindflansche dem Typ 5, Gewindeflansche mit Bund dem Typ 13, glatter Flansch dem Typ 01 und loser Flansch dem Typ 02 oder Typ 04.
Vorschweißflansch oder Gewindeflansch
Schwierigkeiten bei der Auswahl? Gerne unterstützen wir Sie bei der Auswahl des passenden Flanschtyps für Ihre Fittinge oder Armaturen. Benötigen Sie andere Beschläge? Selbstverständlich können wir Ihnen auch das passende Anschlussset und die dazugehörigen Flanschdichtungen anbieten. Je nach Druckbereich und Nennweite der Anwendung haben die Flansche eine unterschiedliche Anzahl an Befestigungslöchern.
Die Bestellung von Überwurfflanschen, Blindflanschen, Losflanschen, Planflanschen oder Gewindeflanschen im NieRuf Onlineshop ist ganz einfach und bequem.
