Wassersackrohr

Verwendung der Wassersackrohre als zuverlässiger Schutz für Messgeräte

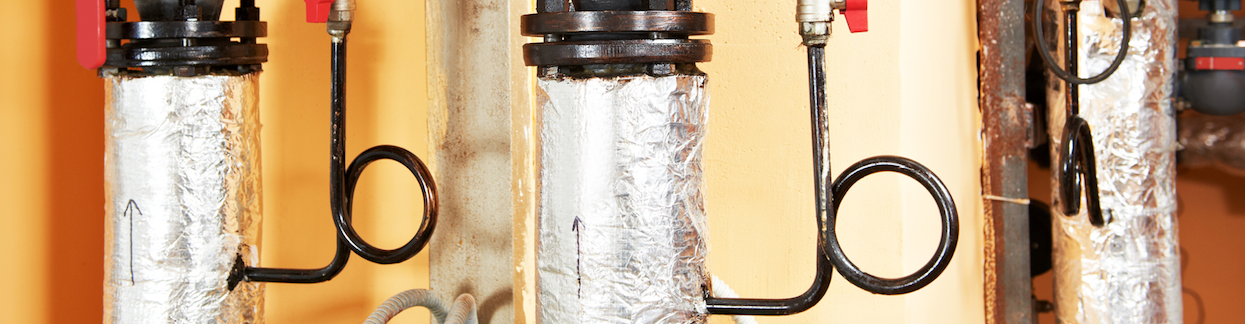

Der Begriff Wassersackrohr setzt sich aus den Wörtern „Wasser“, „sack“ (von „sacken“: sinken, sich senken), und „Rohr“ zusammen. Das Rohr ist also so geformt, dass das Medium, z.B. Wasser (oder ein anderes flüssiges oder gasförmiges Medium, sogar Dampf), sich innerhalb des Rohres absetzen kann. Dafür ist das Rohr entweder in Kreisform oder in U-Form so gebogen, dass es einen Tiefpunkt gibt, in dem sich das Medium sammeln kann. Die U Form oder Kreis-form dient außerdem zur Abkühlung des Mediums. Nur eine sehr geringe Menge des warmen oder heißen Mediums fließt durch das Rohr. Dieses hat eine relativ große Oberfläche, die durch die Umgebungstemperatur gekühlt wird, wodurch im Rohr wiederum das Medium gekühlt wird.

Filter

Produktfinder

Wassersackrohr mit Anschweißende x Anschweißende aus Stahl St35.8 Anschluss 1/2" Zoll in U-Form gemäß DIN 16282 - Form F

Medium:

Flüssigkeiten, Gase und Dämpfe

Bauform:

Anschweißende x Anschweißende

Nennweite:

1/2"

Material:

Stahl St35.8

max. Betriebsdruck:

max. 160 bar bei 120°C, max. 120 bar bei 300°C, max. 100 bar bei 400°C

20,90 €*

24,87 € inkl. Mwst.

Lieferzeit: ab Lager

Expressversand*:

Wassersackrohr Druckentnahme horizontal 1/2" Anschweißende x Spannmuffe in U-Form flach Dient als Kühlstrecke für das Medium

Medium:

Flüssigkeiten, Gase und Dämpfe

Bauform:

Anschweißende x Spannmuffe

Nennweite:

1/2"

Material:

Edelstahl 1.4571

max. Betriebsdruck:

max. 160 bar bei 120°C, max. 120 bar bei 300°C, max. 100 bar bei 400°C

101,60 €*

120,90 € inkl. Mwst.

Lieferzeit: 3-5 Werktage

Wassersackrohr in Kreisform aus Edelstahl 1.4571 Anschluss 1/2" Zoll mit Zapfen x Spannmuffe für Flüssigkeiten, Gase und Dämpfe

Medium:

Flüssigkeiten, Gase und Dämpfe

Bauform:

Zapfen x Spannmuffe

Nennweite:

1/2"

Material:

Edelstahl 1.4571

max. Betriebsdruck:

max. 160 bar bei 120°C, max. 120 bar bei 300°C, max. 100 bar bei 400°C

116,10 €*

138,16 € inkl. Mwst.

Lieferzeit: 3-5 Werktage

Wassersackrohr aus Edelstahl 1.4571 Anschluss 1/2" Zoll mit Zapfen x Spannmuffe in U-Form flach für Flüssigkeiten, Gase und Dämpfe

Medium:

Flüssigkeiten, Gase und Dämpfe

Bauform:

Zapfen x Spannmuffe

Nennweite:

1/2"

Material:

Edelstahl 1.4571

max. Betriebsdruck:

max. 160 bar bei 120°C, max. 120 bar bei 300°C, max. 100 bar bei 400°C

118,50 €*

141,02 € inkl. Mwst.

Lieferzeit: 3-5 Werktage

Edelstahl-Wassersackrohr Anschluss 1/2" Zoll mit Anschweißende x Anschweißende in Kreisform für Flüssigkeiten, Gase und Dämpfe

Medium:

Flüssigkeiten, Gase und Dämpfe

Bauform:

Anschweißende x Anschweißende

Nennweite:

1/2"

Material:

Edelstahl 1.4571

max. Betriebsdruck:

max. 160 bar bei 120°C, max. 120 bar bei 300°C, max. 100 bar bei 400°C

67,70 €*

80,56 € inkl. Mwst.

Lieferzeit: 3-5 Werktage

Wassersackrohr 1/2" Zoll aus Stahl St35.8 mit Anschweißende x Spannmuffe in U-Form flach für Flüssigkeiten, Gase und Dämpfe

Medium:

Flüssigkeiten, Gase und Dämpfe

Bauform:

Anschweißende x Spannmuffe

Nennweite:

1/2"

Material:

Stahl St35.8

max. Betriebsdruck:

max. 160 bar bei 120°C, max. 120 bar bei 300°C, max. 100 bar bei 400°C

23,70 €*

28,20 € inkl. Mwst.

Lieferzeit: 3-5 Werktage

Wassersackrohr DIN 16282 - Form B Anschluss 1/2" Zoll mit Anschweißende x Spannmuffe in U-Form Edelstahl 1.4571

Medium:

Flüssigkeiten, Gase und Dämpfe

Bauform:

Anschweißende x Spannmuffe

Nennweite:

1/2"

Material:

Edelstahl 1.4571

max. Betriebsdruck:

max. 160 bar bei 120°C, max. 120 bar bei 300°C, max. 100 bar bei 400°C

101,60 €*

120,90 € inkl. Mwst.

Lieferzeit: 3-5 Werktage

Edelstahl-Wassersackrohr Anschluss 1/2" Zoll mit Anschweißende x Anschweißende in U-Form für Flüssigkeiten, Gase und Dämpfe

Medium:

Flüssigkeiten, Gase und Dämpfe

Bauform:

Anschweißende x Anschweißende

Nennweite:

1/2"

Material:

Edelstahl 1.4571

max. Betriebsdruck:

max. 160 bar bei 120°C, max. 120 bar bei 300°C, max. 100 bar bei 400°C

70,20 €*

83,54 € inkl. Mwst.

Lieferzeit: 3-5 Werktage

Hinter dem Rohr kann an einer Spannmuffe, einem Zapfen oder einem Anschweißende ein Manometer-Absperrventil befestigt werden, an welchem ein Manometer oder ein anderes Messgerät befestigt werden kann. Durch das Rohr wird dieses Messgerät sicher vor Druckschlägen oder zu hohen  Temperaturen des Mediums geschützt und kann so zuverlässig langfristige, präzise Druckmessungen durchführen. Dank dem Rohrfedermanometer kann ein Überdruck rechtzeitig erkannt werden und somit Gegenmaßnahmen eingeleitet werden. Bleibt ein Druckanstieg trotzdem unerkannt, schützt eine Sicherheitsventil oder Überströmventil vor zu hohem Überdruck, welcher zu Beschädigungen führen kann.

Wassersackrohre aus Edelstahl oder Stahl gemäß DIN 16282

Um die Langlebigkeit der Wassersackrohre sicherzustellen, werden diese ausschließlich aus Stahl oder Edelstahl 1.4571 gefertigt. Auch werden diese jeweils aus einem nahtlosen Rohr hergestellt, um mögliche Bruchstellen zu vermeiden. Der Anschluss besteht aus einem ½“ Zoll Gewinde. Die Prüfung und Fertigung erfolgt vom Hersteller gemäß DIN16282. Die genauen Maße und Informationen zu Druckbereich und Temperaturbereich finden Sie in den jeweiligen Datenblättern auf der Artikeldetailseite. Wassersackrohre sind bei NieRuf in drei Ausführungen und drei unterschiedlichen Formen erhältlich: Es gibt die Rohre mit Zapfen x Spannmuffe, Anschweißende x Spannmuffe und Anschweißende x Anschweißende. Alle Ausführungen können entweder kreisförmig, U-Förmig oder als flache U-Form gefertigt werden. Die U-Form dient der horizontalen Druckentnahme, die Kreisform der vertikalen Druckentnahme. Der Einbau oder Ausbau darf nur im drucklosen Zustand des Gesamtsystems erfolgen. Andernfalls könnte das Medium unkontrolliert austreten und so zur Gefahr für Mensch und Maschine werden. Der Anschluss bzw. die Verbindung kann über ein T-Stück innerhalb der Rohrleitung, oder über ein aufgeschweißtes Gewinde am Rohr/Behälter erfolgen.

Wassersackrohre in U-Form oder Kreisform

U-Form Kreisform

Wassersackrohr U-Form

Wassersackrohre

Wir liefern innerhalb von 1-2 Werktagen zu Ihnen in die Firma, oder direkt an Ihre Baustelle. Profitieren Sie außerdem von einer schnellen Abwicklung Ihrer Bestellung über unseren Webshop. Selbstverständlich können Sie auch per Fax, Mail oder per Post bestellen. Der effiziente Filter in unserem Onlineshop hilft Ihnen, Ihr preisgünstiges Sackrohr aus Stahl oder Edelstahl noch schneller zu finden. Die Preise finden Sie in der Listenübersicht oder direkt auf der Artikeldetailseite. Auf den Detailseiten stehen außerdem die passenden Step-3D (stp) Dateien zum Download bereit. Diese 3D-Modell können Sie schnell und unkompliziert in Ihr CAD Programm integrieren. Sollten Sie Hilfe bei der Auswahl eines passenden Wassersackrohres benötigen oder für Ihr CAD-Programm eine Step-Datei, dann rufen Sie uns gerne unter unserer kostenlosen Hotline an: 0800/0643783.
