Membranventile für anspruchsvolle Einsatzgebiete

Ein Membranventil ist ein Regulierventil welches dank der innenliegenden Membrane einige Besonderheiten aufweist. Es ist bspw. für hochviskose Medien oder aggressive chemische Anwendungen geeignet. Das Medium kommt lediglich mit der Membrane und dem Ventilkörper in Berührung, alle mechanischen Bauteile liegen unterhalb der Membrane und sind somit vor dem Medium geschützt. Es handelt sich um einen totraumarmen Ventiltyp, welcher einfach zu reinigen ist und keine Ablagerungen zulässt, dadurch kann Kreuzkontamination verhindert werden. Die Ventile der Baureihe MB01 gibt es wahlweise aus dem Gehäusewerkstoff PP, PVC-U oder PVDF. Die Ventile der Baureihe MB02 werden aus hochwertige Edelstahl gefertigt. Dank dieser Materialien, können die Ventile auch in chemisch aggressiven Anwendungen verwendet werden, bspw. in der Pharmaindustrie, Hygiene- und Steriltechnik oder der chemischen Industrie. Es kommt allerdings auch in der Biotechnologie, Getränkeindustrie und der Nahrungsmittelbranche sowie bei Schlamm-, Pulver oder Lackverarbeitung zum Einsatz. Die Ventile können wahlweise mit Innengewinde, Klebe-/ Schweißmuffe, Klebe-/ Schweißstutzen, Flansch DIN oder Flansch ANSI hergestellt werden.

Produktkonfigurator:

Filter schließen
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
/

Für die Filterung wurden keine Ergebnisse gefunden!

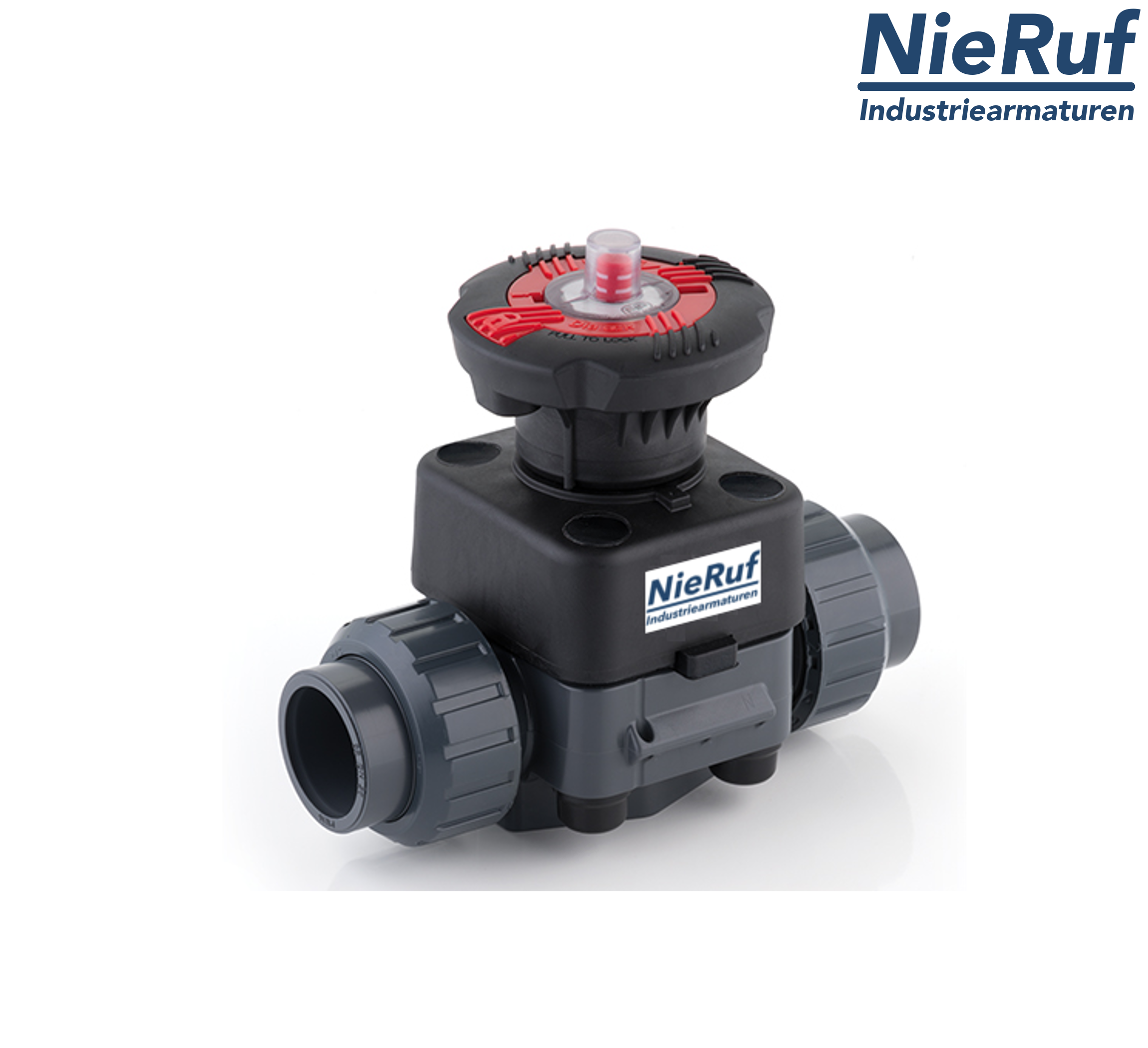

PVC-Membranventil d20 Klebemuffe ISO EPDM
PVC-Membranventil d20 Klebemuffe ISO EPDM

Artikel-Nr.: MB01000103

Membranventil-PVC-U d20 Klebemuffe ISO EPDM-Membrane Handrad aus PP-GR Druckbereich: PN10 KVs-Wert: 6,72 m3/h geeignet für flüssige & gasförmige Medien
Material: PVC-U
Nennweite: d20
Membrane: EPDM
Anschluss: Klebemuffe ISO
42,10 € *
48,84 € inkl. MwSt

Lieferzeit: ab Lager

Expressversand:

Datenblatt
PVC-Membranventil d20 Klebestutzen ISO EPDM
PVC-Membranventil d20 Klebestutzen ISO EPDM

Artikel-Nr.: MB01000003

Membranventil-PVC-U d20 Klebestutzen ISO EPDM-Membrane Handrad aus PP-GR Druckbereich: PN10 KVs-Wert: 6,72 m3/h geeignet für flüssige & gasförmige Medien
Material: PVC-U
Nennweite: d20
Membrane: EPDM
Anschluss: Klebestutzen ISO
33,90 € *
39,32 € inkl. MwSt

Lieferzeit: ab Lager

Expressversand:

Datenblatt
PVC-Membranventil d32 Klebestutzen ISO EPDM
PVC-Membranventil d32 Klebestutzen ISO EPDM

Artikel-Nr.: MB01000005

Membranventil-PVC-U d32 Klebestutzen ISO EPDM-Membrane Handrad aus PP-GR Druckbereich: PN10 KVs-Wert: 26,7 m3/h geeignet für flüssige & gasförmige Medien
Material: PVC-U
Nennweite: d32
Membrane: EPDM
Anschluss: Klebestutzen ISO
46,10 € *
53,48 € inkl. MwSt

Lieferzeit: ab Lager

Expressversand:

Datenblatt
PVC-Membranventil d25 Klebemuffe ISO EPDM
PVC-Membranventil d25 Klebemuffe ISO EPDM

Artikel-Nr.: MB01000104

Membranventil-PVC-U d25 Klebemuffe ISO EPDM-Membrane Handrad aus PP-GR Druckbereich: PN10 KVs-Wert: 15,66 m3/h geeignet für flüssige & gasförmige Medien
Material: PVC-U
Nennweite: d25
Membrane: EPDM
Anschluss: Klebemuffe ISO
48,00 € *
55,68 € inkl. MwSt

Lieferzeit: ab Lager

Expressversand:

Datenblatt
PVC-Membranventil d32 Klebemuffe ISO EPDM
PVC-Membranventil d32 Klebemuffe ISO EPDM

Artikel-Nr.: MB01000105

Membranventil-PVC-U d32 Klebemuffe ISO EPDM-Membrane Handrad aus PP-GR Druckbereich: PN10 KVs-Wert: 26,7 m3/h geeignet für flüssige & gasförmige Medien
Material: PVC-U
Nennweite: d32
Membrane: EPDM
Anschluss: Klebemuffe ISO
59,80 € *
69,37 € inkl. MwSt

Lieferzeit: ab Lager

Expressversand:

Datenblatt
Membranventil PP-H d25 Schweißmuffe ISO EPDM
Membranventil PP-H d25 Schweißmuffe ISO EPDM

Artikel-Nr.: MB01100104

Membranventil PP-H d25 Schweißmuffe ISO EPDM-Membrane Handrad aus PP-GR Druckbereich: PN10 KVs-Wert: 15,66 m3/h Strömungsoptimiertes Design
Material: PP-H
Nennweite: d25
Membrane: EPDM
Anschluss: Schweißmuffe ISO
65,90 € *
76,44 € inkl. MwSt

Lieferzeit: ab Lager

Expressversand:

Datenblatt
PVC-Membranventil d25 Klebestutzen ISO EPDM
PVC-Membranventil d25 Klebestutzen ISO EPDM

Artikel-Nr.: MB01000004

Membranventil-PVC-U d25 Klebestutzen ISO EPDM-Membrane Handrad aus PP-GR Druckbereich: PN10 KVs-Wert: 15,66 m3/h geeignet für flüssige & gasförmige Medien
Material: PVC-U
Nennweite: d25
Membrane: EPDM
Anschluss: Klebestutzen ISO
36,80 € *
42,69 € inkl. MwSt

Lieferzeit: ab Lager

Expressversand:

Datenblatt
PVC-Membranventil d50 Klebestutzen ISO EPDM
PVC-Membranventil d50 Klebestutzen ISO EPDM

Artikel-Nr.: MB01000007

Membranventil-PVC-U d50 Klebestutzen ISO EPDM-Membrane Handrad aus PP-GR Druckbereich: PN10 KVs-Wert: 65,22 m3/h geeignet für flüssige & gasförmige Medien
Material: PVC-U
Nennweite: d50
Membrane: EPDM
Anschluss: Klebestutzen ISO
74,70 € *
86,65 € inkl. MwSt

Lieferzeit: ab Lager

Expressversand:

Datenblatt
1 von 27

Serie MB01 und MB02 mit Kunststoff Handrad:

Dank dem Handrad und der beweglichen Membrane aus EPDM, FKM oder PTFE kann das Ventil auf bis zu 300 verschiedene Öffnungsgrade, auch während dem laufenden Betrieb, eingestellt werden. Das Handrad ist nicht steigend und kann nach dem einstellen blockiert werden, durch ein Vorhängeschloss, kann das Ventil zusätzlich noch verschlossen und vor Manipulation geschützt werden. Im Zentrum der Handradsteuerung befindet sich eine optische Stellungsanzeige über die der Öffnungsgrad eingesehen werden kann. Das Gehäuse und das Handrad sind komplett wasserdicht und schützen die integrierten Metallteile vor Einflüssen von außen. Auf der Unterseite des Ventils befindet sich eine Befestigungshalterung. Das Ventilinnere ist im strömungsoptimierten Design gefertigt und lässt dadurch hohe Durchflusswerte zu.

Aufbau und Funktionsweise

Das Membranventil hat eine recht simplen Aufbau. Im Gehäuseinneren befindet sich ein Dichtsteg, welcher im 90° Grad Winkel zur Ventilöffnung eingelassen ist, dieser steht etwas hervor und kommt dadurch der Membrane, welche sich darüber befindet, etwas entgegen. Wird nun bei komplett offenem Zustand das Handrad betätigt, dann drückt eine Übersetzung vom Handrad auf die Membrane und schiebt diese dem Dichtsteg entgegen bis es komplett verschlossen ist.
