Manometer-Absperrventil

Manometer-Absperrventil zur Druckkontrolle

Manometer-Absperrventile sind in Rohrleitungssystemen unverzichtbar. Schließlich müssen unter Druck stehende Rohrleitungen zum Schutz von Mensch und Maschine ständig geprüft und gewartet werden. Hierfür gibt es eine Vielzahl von Möglichkeiten: Bei explosionsgefährdeten,  unter starkem Druck stehenden Rohrleitungen sollten elektronische Drucksensoren verbaut werden. Diese senden bei einer Drucküberschreitung unverzüglich eine elektrische Rückmeldung oder Warnung aus. Als weitere Sicherheitsinstanz muss zwingend ein Sicherheitsventil oder Überströmventil verbaut werden, damit ein unzulässiger Überdruck kontrolliert abgeführt werden kann. Bei weniger gefährlichen Systemen sowie bei nur hin und wieder unter Druck stehenden Leitungen können Manometer zur optischen Druckkontrolle verwendet werden.

Filter

Produktkonfigurator

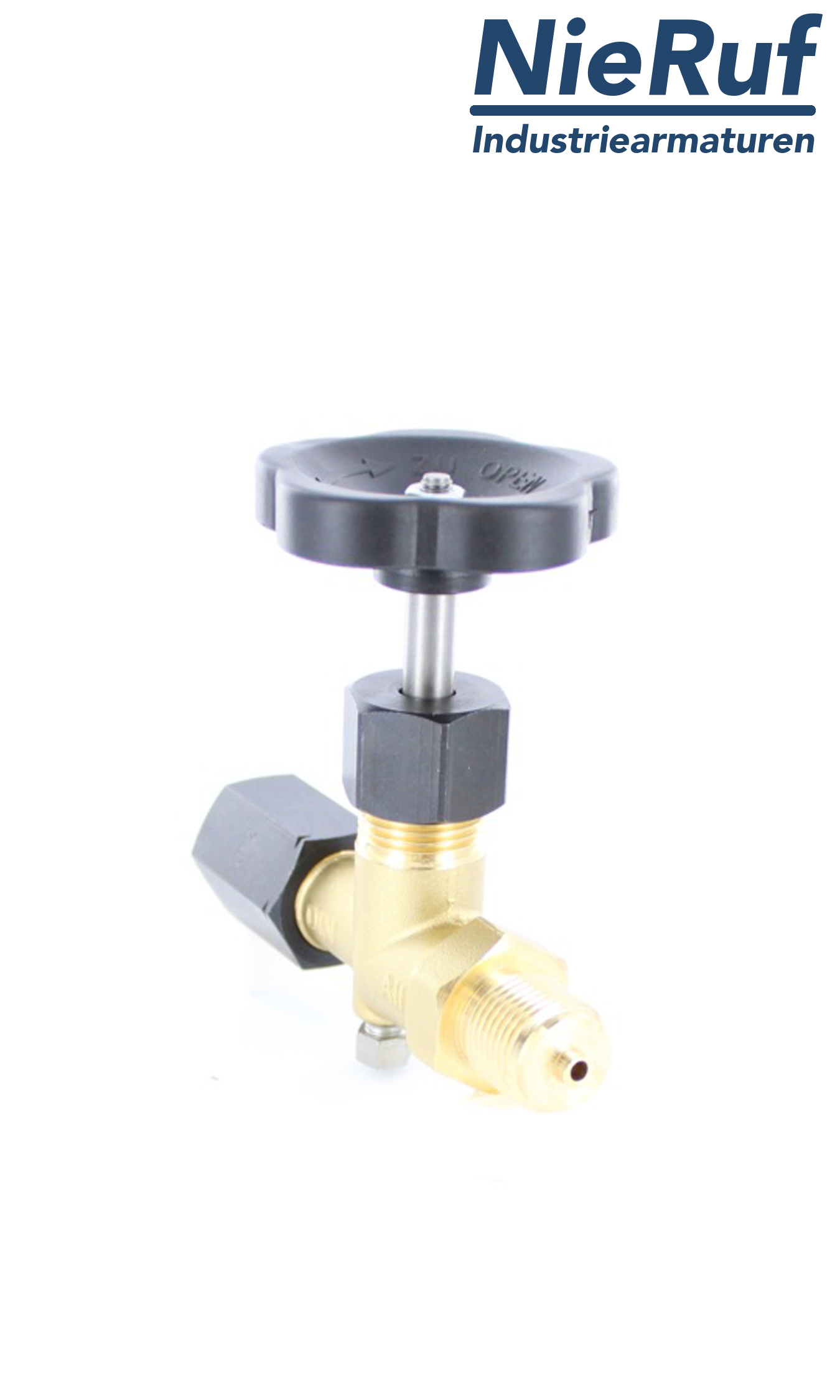

Manometer-Absperrventil Messing für bis zu 250 bar mit 1/2" Zoll Anschluss gemäß DIN 16270 aus Messing mit Zapfen x Spannmuffe

Nennweite:

1/2"

Temperatur:

120°C

Druckbereich:

250 bar

Material:

Messing

Dichtung:

PTFE

24,10 €*

28,68 € inkl. Mwst.

Lieferzeit: 1-2 Werktage

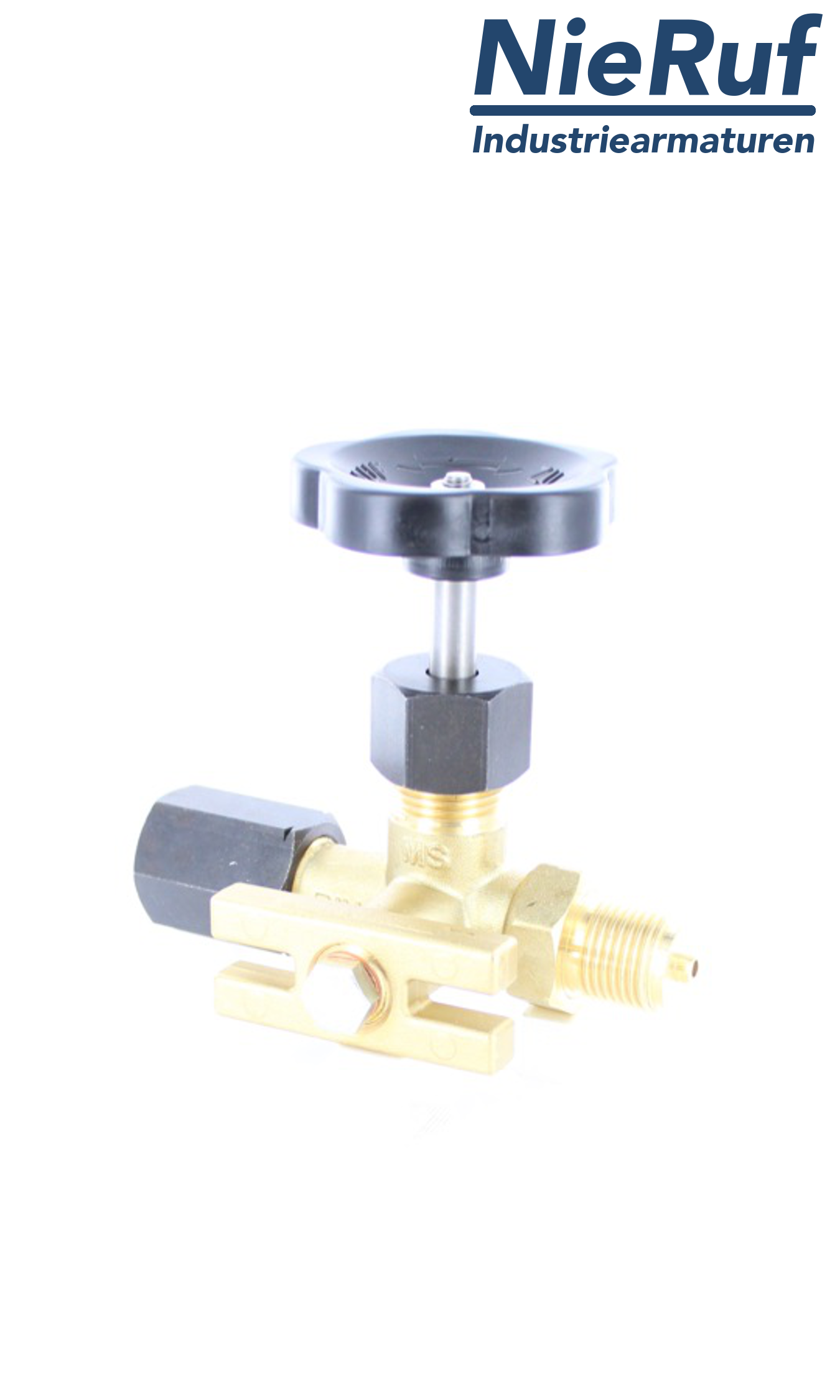

Manometer-Absperrventil Zapfen x Schaft für Messgerätehalter mit loser Mutter x Prüfzapfen M20x1,5 1/2" DIN 16271 Messing 250 bar

Nennweite:

1/2"

Temperatur:

120°C

Druckbereich:

250 bar

Material:

Messing

Dichtung:

PTFE

63,50 €*

75,56 € inkl. Mwst.

Lieferzeit: 1-2 Werktage

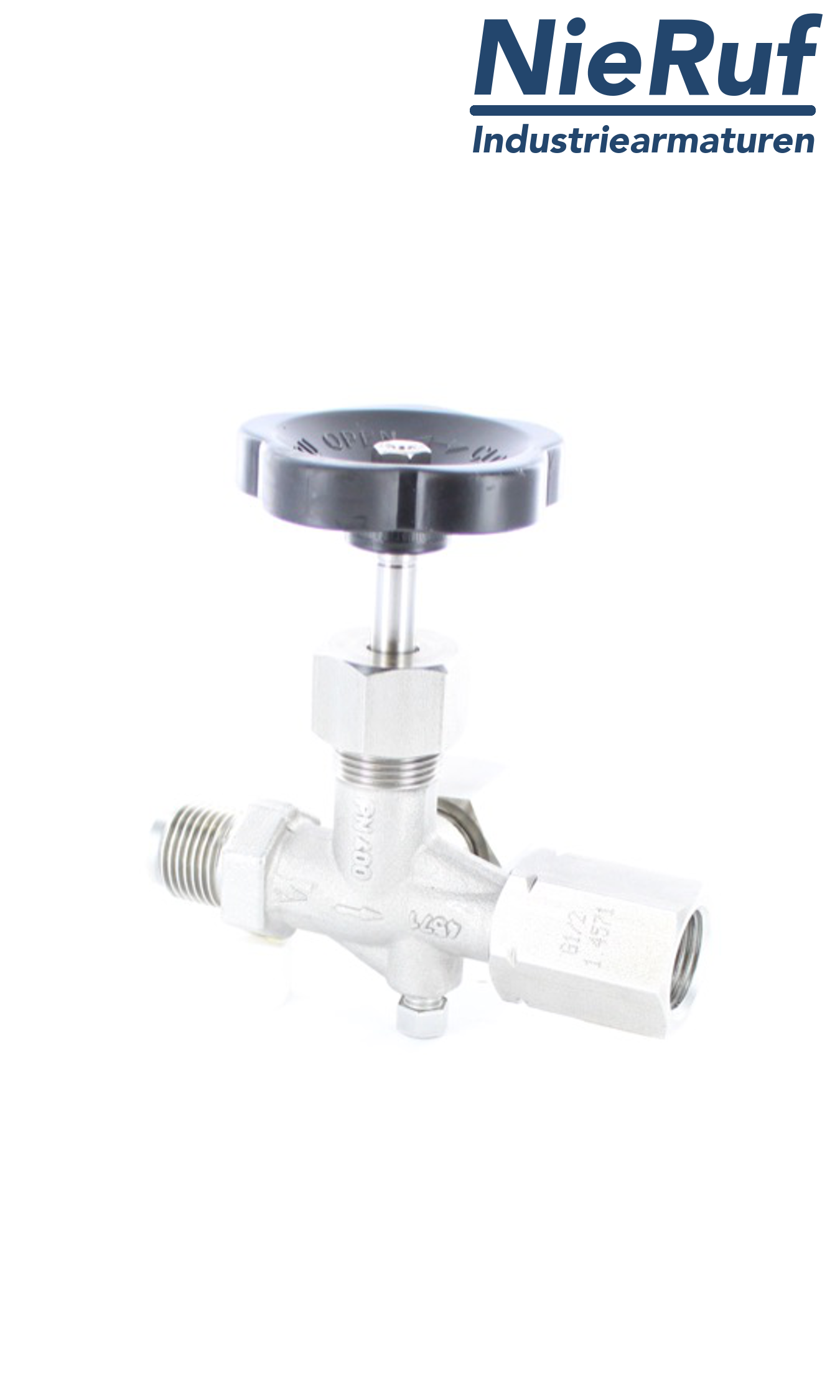

Manometer-Absperrventil DIN 16271 Stahl 1.0460 400 bar 1/2" Zapfen x Schaft für Messgerätehalter mit loser Mutter x Prüfzapfen M20x1,5

Nennweite:

1/2"

Temperatur:

120°C

Druckbereich:

400 bar

Material:

Stahl 1.0460

Dichtung:

Graphit

52,20 €*

62,12 € inkl. Mwst.

Lieferzeit: 1-2 Werktage

Manometer-Absperrventil Spannmuffe x Manometeranschlussmuffe mit Steg x Prüfzapfen M20x1,5 1/2" DIN 16271 aus Messing für bis zu 250 bar

Nennweite:

1/2"

Temperatur:

120°C

Druckbereich:

250 bar

Material:

Messing

Dichtung:

PTFE

63,50 €*

75,56 € inkl. Mwst.

Lieferzeit: 1-2 Werktage

Manometer-Absperrventil 250 bar 1/2" DIN 16270 Messing Zapfen x Schaft für Messgerätehalter mit loser Mutter

Nennweite:

1/2"

Temperatur:

120°C

Druckbereich:

250 bar

Material:

Messing

Dichtung:

PTFE

42,10 €*

50,10 € inkl. Mwst.

Lieferzeit: 1-2 Werktage

Manometer-Absperrventil mit PTFE Dichtung für bis zu 400 bar 1/2" gemäß DIN 16271 aus Edelstahl 1.4571 mit Zapfen x Spannmuffe x Prüfzapfen M20x1,5

Nennweite:

1/2"

Temperatur:

200°C

Druckbereich:

400 bar

Material:

Edelstahl 1.4571

Dichtung:

PTFE

104,00 €*

123,76 € inkl. Mwst.

Lieferzeit: 1-2 Werktage

Manometer-Absperrventil DIN 16270 mit 1/2" Zoll Anschluss Zapfen x Schaft für Messgerätehalter mit loser Mutter aus Stahl 1.0460 für bis zu 400 bar

Nennweite:

1/2"

Temperatur:

120°C

Druckbereich:

400 bar

Material:

Stahl 1.0460

Dichtung:

Graphit

34,70 €*

41,29 € inkl. Mwst.

Lieferzeit: 1-2 Werktage

Manometer-Absperrventil Edelstahl 1.4571 max. 400 bar gemäß DIN 16270 mit 1/2" Zoll Anschluss Spannmuffe x Manometeranschlussmuffe mit Steg

Nennweite:

1/2"

Temperatur:

200°C

Druckbereich:

400 bar

Material:

Edelstahl 1.4571

Dichtung:

PTFE

99,10 €*

117,93 € inkl. Mwst.

Lieferzeit: 1-2 Werktage

Manometer-Absperrventile sind unerlässlich, um auch bei laufender Anlage den Druck prüfen oder das Druckmessgerät tauschen zu können. Das Manometerabsperrventil wird zwischen die unter Druck stehenden Rohrleitung und das Prüfdruckmessgerät eingebaut. Wenn der Druck abgelesen werden soll, wird das Ventil aufgedreht. So kann das dahinter sitzende Manometer genutzt werden, um den Betriebsdruck abzulesen.

Manometer-Absperrventile: einfach und schnell das Druckmessgerät tauschen

Durch Manometerabsperrventile können defekte Messgeräte schnell und einfach ausgetauscht werden. Die Ventile verfügen über eine Entlüftungsschraube, welche zwischen Manometer und Ventilsitz verbaut ist. Dadurch kann eine Nullpunktmessung durchgeführt werden. Hierfür wird die Zuleitung durch das Ventil verschlossen und das Ventil durch die Entlüftung ausgeblasen. Sollte durch diese Vorgehensweise festgestellt werden, dass das Druckmessgerät defekt ist, so kann dieses bei geschlossenem Ventil von der Spannmuffe oder von der Manometeranschlussmuffe gelöst werden. Im Anschluss kann ein neues Ventil montiert werden. Die Entlüftung sollte so positioniert werden, dass Beschäftigte nicht durch das austretende Medium verletzt werden können. Bei Dampfanwendungen muss das Ventil einen Prüfanschluss besitzen, damit das Messgerät auch ohne Ausbau mit Hilfe eines Prüfmessgeräts nochmals kontrolliert werden kann.

Manometerabsperrventil für viele Anwendungen in diversen Ausführungen

Bei zahlreichen Anwendungen muss der Druck mittels Druckmessgerät regelmäßig geprüft werden. Die Ventile werden im Maschinen- und Anlagenbau, in der chemischen oder petrochemischen Industrie, in der Energieversorgung, bei Biogasanlagen, in der Pharmazie und in der Umwelttechnik eingesetzt. Abgestimmt auf Einsatzgebiete mit flüssigen Medien, gasförmigen Medien oder Dämpfen gibt es unterschiedliche Ausführungen der Ventile. Diese sind aus Edelstahl 1.4571, Stahl 1.0460 und für einfachere Anwendungen aus Messing verfügbar. Der Dichtwerkstoff besteht je nach Ventiltyp  aus PTFE oder Graphit. Der Druckbereich reicht bei  Stahl oder Edelstahl Ventilen von 0-400 bar, bei Ventilen aus Messing bis zu PN250. Je nach Ausführung entsprechen die Ventile der DIN Norm 16270 oder DIN 16271. Jedes Ventil hat ein Gewinde mit einem ½“ Anschluss für das Manometer. Zur einfachen Implementierung unserer Absperrventile in CAD können Sie kostenlos eine Step-3D Datei (stp) Ihres jeweiligen Ventils  herunterladen. Dabei spielt es keine Rolle, ob Sie das Ventil mit Schaft, Zapfen, Prüfflansch oder Prüfzapfen benötigen. Außerdem steht in der Produktdetailansicht der Preis, die Lieferzeit und das passende Datenblatt zum Download bereit. Bei Fragen kontaktieren Sie bitte unsere Mitarbeiter.
