Behälter-Schauglas

Behälter-Schauglas als Längs- oder Rundschauglas DIN 28120

Das Behälterschauglas wird verwendet um eine Beobachtung oder Kontrolle von Behältern wie bspw. Silos, Lagertanks oder Druckbehälter vorzunehmen. Durch die außergewöhnlich druck- und temperaturbeständigen Gläser kann in das Innere der Behälter geschaut und eine Sichtkontrolle vorgenommen werden. Das Behälterschauglas von NieRuf gibt es in zwei Varianten. Einmal als Längsschauglas und einmal als Rundes-Schauglas. Das Längsschauglas hat eine lange Seite und eine kurze. In der Praxis wird diese Glas häufig vertikal auf den Behälter geschweißt, dadurch kann der Füllstand im Behälter besser im Blick gehalten werden. Das Runde-Behälterschauglas eignet sich für Kessel und Silos und zeichnet sich durch das große Sichtfeld der runden Glasplatte aus. Nach dem Einschweißen des Grundflansches z.B. in einem Behälter ist zu prüfen, ob sich die Dichtflächen verzogen haben. Gegebenenfalls muss nachgearbeitet werden. Der Betriebsdruck gilt nicht nur für den Grundrahmen, dieser ist zusammen mit dem Druckgerät nach AD-Merkblatt B9 zu prüfen. Sollten Sie dazu Fragen haben, sprechen Sie uns gerne an.

Filter

Produktfinder

Behälter-Schauglas DN200 - 8" Zoll aus Edelstahl 1.4571 zum Ein- oder Aufschweissen Glas Borosilikatglas 2,5bar

Nennweite:

DN200 - 8" Zoll

Anschluss:

zum Ein- oder Aufschweissen

Dichtung:

C4400 Klingersil

Bauform:

zum Ein- oder Aufschweissen

max. Betriebsdruck:

2,5bar

NieRuf-Umtausch
810,00 €*

963,90 € inkl. Mwst.

Lieferzeit: ab Lager

Expressversand*:

Behälter-Schauglas DN80 - 3" Zoll aus Edelstahl 1.4571 zum Ein- oder Aufschweissen Glas Borosilikatglas 0,0 bar drucklos

Nennweite:

DN80 - 3" Zoll

Anschluss:

zum Ein- oder Aufschweissen

Dichtung:

C4400 Klingersil

Bauform:

zum Ein- oder Aufschweissen

max. Betriebsdruck:

0,0 bar

NieRuf-Umtausch
279,00 €*

332,01 € inkl. Mwst.

Lieferzeit: ab Lager

Expressversand*:

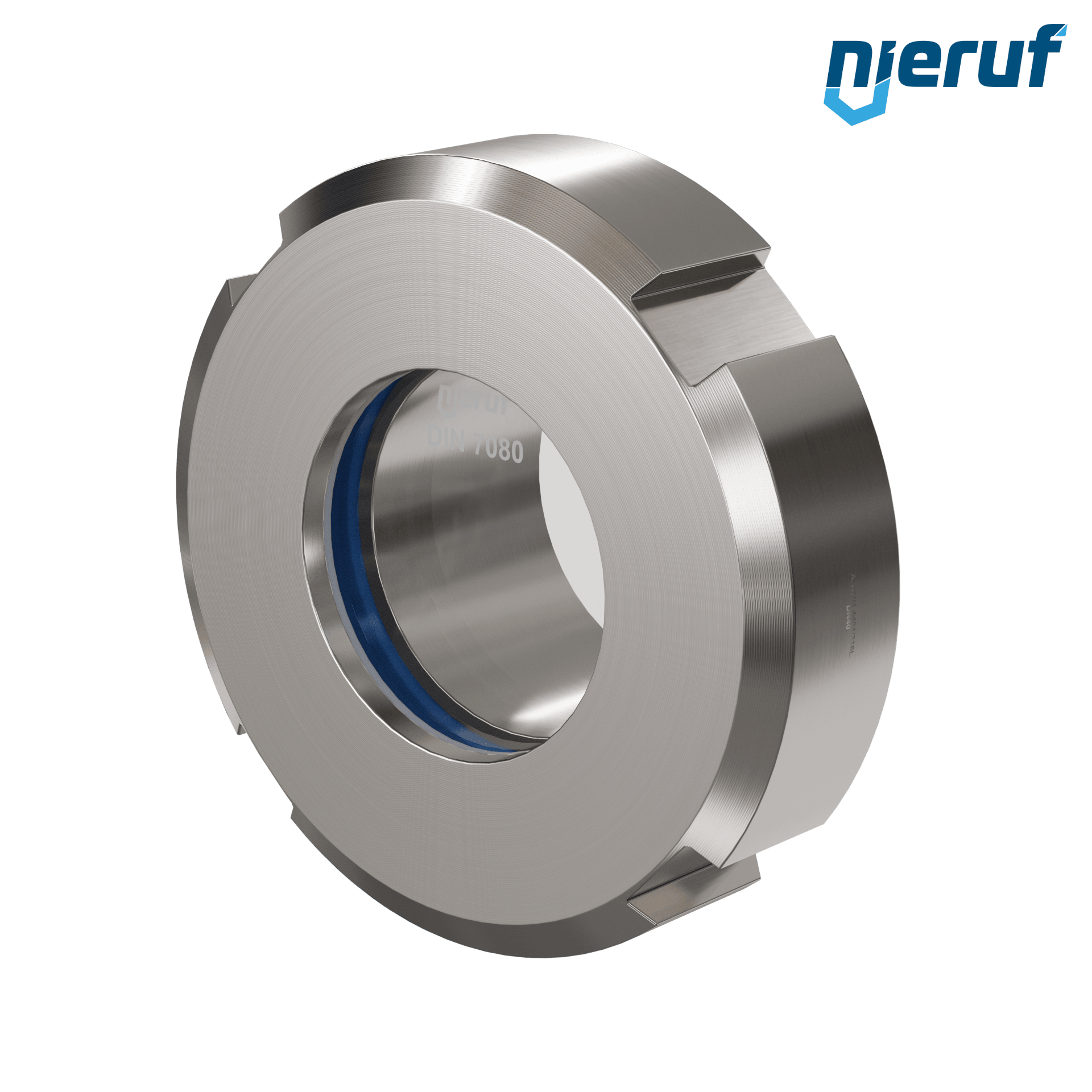

Schauglas DN40 - 1 1/2" Zoll aus Edelstahl 1.4404 / AISI 316L Anschweißende ähnl. DIN 11851 Glas Borosilikatglas 10,0 bar

Nennweite:

DN40 - 1 1/2" Zoll

Anschluss:

Anschweißende ähnl. DIN 11851

Dichtung:

NBR (FDA konform)

Bauform:

zum Einschweissen

max. Betriebsdruck:

10,0 bar

NieRuf-Umtausch
80,30 €*

95,56 € inkl. Mwst.

Lieferzeit: ab Lager

Expressversand*:

Behälter-Schauglas DN150 - 6" Zoll aus Edelstahl 1.4571 zum Ein- oder Aufschweissen Glas Borosilikatglas 2,5bar

Nennweite:

DN150 - 6" Zoll

Anschluss:

zum Ein- oder Aufschweissen

Dichtung:

C4400 Klingersil

Bauform:

zum Ein- oder Aufschweissen

max. Betriebsdruck:

2,5bar

NieRuf-Umtausch
563,40 €*

670,45 € inkl. Mwst.

Lieferzeit: ab Lager

Expressversand*:

Schauglas DN65 - 2 1/2" Zoll aus Edelstahl 1.4404 / AISI 316L Anschweißende ähnl. DIN 11851 Glas Borosilikatglas 10,0 bar

Nennweite:

DN65 - 2 1/2" Zoll

Anschluss:

Anschweißende ähnl. DIN 11851

Dichtung:

NBR (FDA konform)

Bauform:

zum Einschweissen

max. Betriebsdruck:

10,0 bar

NieRuf-Umtausch
99,10 €*

117,93 € inkl. Mwst.

Lieferzeit: ab Lager

Expressversand*:

Behälter-Schauglas DN100 - 4" Zoll aus Edelstahl 1.4571 zum Ein- oder Aufschweissen Glas Borosilikatglas 0,0 bar drucklos

Nennweite:

DN100 - 4" Zoll

Anschluss:

zum Ein- oder Aufschweissen

Dichtung:

C4400 Klingersil

Bauform:

zum Ein- oder Aufschweissen

max. Betriebsdruck:

0,0 bar

NieRuf-Umtausch
295,20 €*

351,29 € inkl. Mwst.

Lieferzeit: ab Lager

Expressversand*:

Behälter-Schauglas DN80 - 3" Zoll aus Edelstahl 1.4571 zum Ein- oder Aufschweissen Glas Borosilikatglas

Nennweite:

DN80 - 3" Zoll

Anschluss:

zum Ein- oder Aufschweissen

Dichtung:

C4400 Klingersil

Bauform:

zum Ein- oder Aufschweissen

max. Betriebsdruck:

16bar

NieRuf-Umtausch
477,00 €*

567,63 € inkl. Mwst.

Lieferzeit: ab Lager

Expressversand*:

Schauglas DN125 - 5" Zoll aus Edelstahl 1.4404 / AISI 316L Anschweißende ähnl. DIN 11851 Glas Borosilikatglas 10,0 bar

Nennweite:

DN125 - 5" Zoll

Anschluss:

Anschweißende ähnl. DIN 11851

Dichtung:

NBR (FDA konform)

Bauform:

zum Einschweissen

max. Betriebsdruck:

10,0 bar

NieRuf-Umtausch
291,30 €*

346,65 € inkl. Mwst.

Lieferzeit: ab Lager

Expressversand*:

Behälterschaugläser beständig durch hochwertige Materialien

Das Behälterschauglas (auch nach DIN 28120) wird werksseitig mit einem hochwertigen Borosilikatglas DIN7081 ausgestattet. Diese Glasplatte wird inklusiv einer C4400 Klingersil Dichtung zwischen den Grund- und Deckflansch geflanscht und mit Schrauben und Muttern befestigt. Deck- und Grundflansch bestehen aus dem hochwertigen V4A Edelstahl 1.4571 und 1.4541. Der Flansch der Rundschaugläser kann in den Nennweiten DN25 – DN200 gefertigt werden. Die Längsschauglasarmaturen können mit der Länge 170mm bis 930mm hergestellt werden. Verwendet werden die Behälterschaugläser bei flüssigen und gasförmigen Medien, gerne dürfen Sie die Verträglichkeit bei uns anfragen. Für aggressive Medien oder Dampf sollten Glimmerscheiben zum Schutz der Gläser verwendet werden. Die Behälterschaugläser können bei Temperaturen von 0 bis 280°C verwendet werden. Je nach Ausführung können diese in Druckbehälter oder Rohrleitungen mit einem Maximaldruck von bis zu 16bar eingebaut werden (hier muss das AD-Merkblatt B9 geprüft werden).
