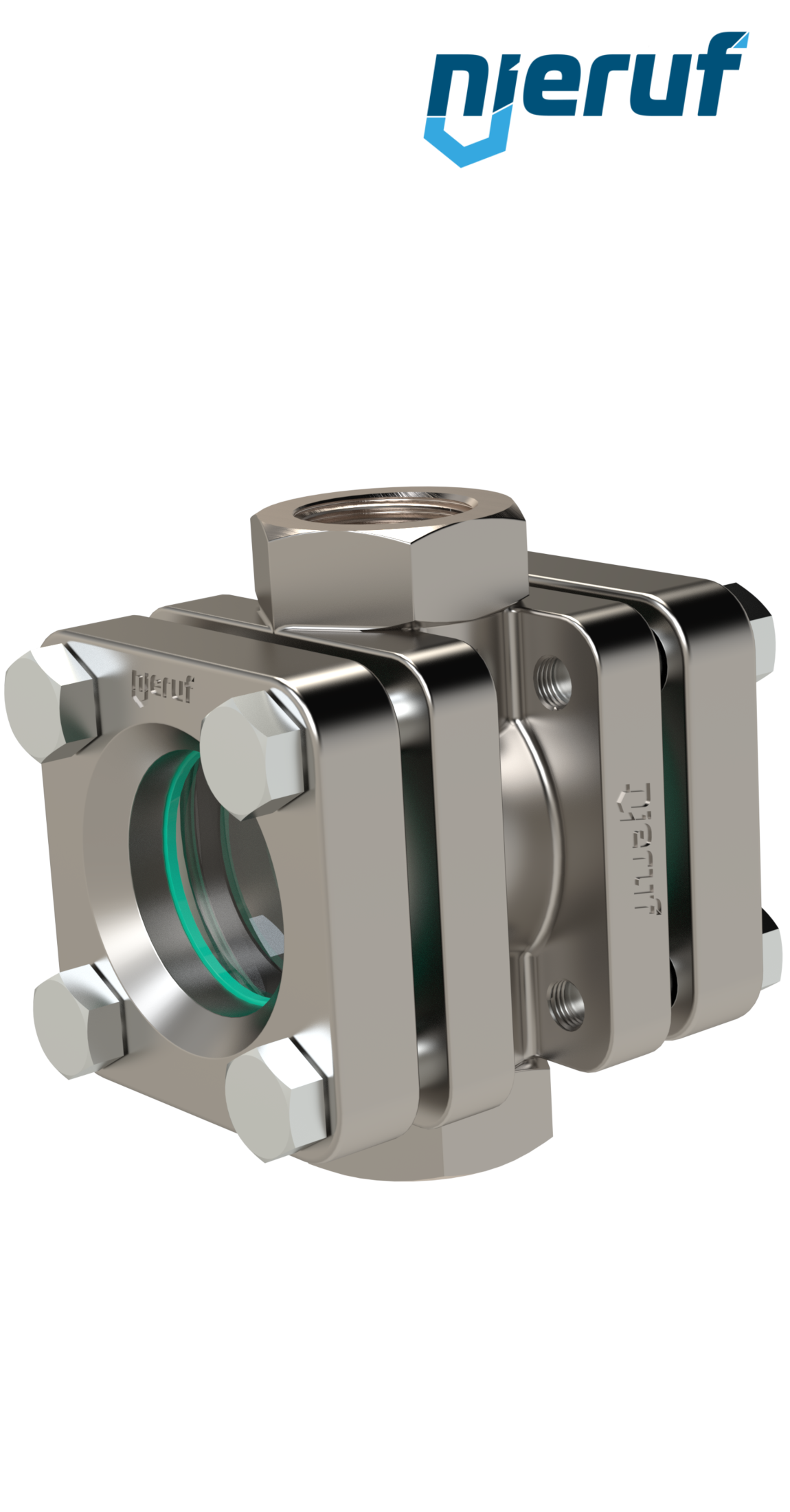

Durchfluss-Schauglas für Rohrleitungen mit Gewinde oder Flansch

Durchfluss-Schaugläser werden zur Strömungsüberwachung und optischen Füllstands-kontrolle in Rohrleitungen und Pipelines eingebaut. Diese sind in Durchgangsform gefertigt und besitzen ein Sichtfenster, welches aus Borosilikatglas DIN 7080 oder Natron-Kalk-Glas DIN 8902 besteht. Bei der Wahl des Glases kommt es darauf an welches Medium durch die Leitungen strömt und welche Beständigkeit dieses hat. Überall wo ein flüssiges oder gasförmiges Medium durch Rohrleitungen strömt sollten Durchfluss-Schaugläser eingebaut werden. Dadurch kann zum einen der Füllstand in der Rohrleitung überwacht werden, außerdem können Verunreinigungen welche das System beschädigen können rechtzeitig entdeckt werden. Des Weiteren kann die Strömungsrichtung des Mediums kontrolliert werden. Da einige flüssige und gasförmige Medien durchsichtig sind und dadurch nicht mit dem bloßen Auge erkannt werden, gibt es die Durchfluss Schaugläser in drei verschieden Varianten. Die Variante mit Tropfnase (Standard) kann bei flüssigen Medien wie bspw. Wasser verwendet werden. Die Tropfnase hat einen kleineren Durchmesser als der Rest vom Schauglas, dadurch kann erkannt werden ob eine Flüssigkeit dieses durchströmt. Außerdem gibt es die Schauglasarmaturen mit einem Rotor oder einer Klappe. Der Rotor wird durch eine Flüssigkeit oder ein Gas in Bewegung gesetzt, dadurch kann die Strömungsrichtung erkannt werden. Die Schauglasarmatur mit Klappe muss zwingend von unten nach oben durchströmt werden, da die Klappe sich ansonsten nicht öffnet. Durchströmt das Medium die Armatur, kann anhand einer Bewegung der Klappe gedeutet werden ob eine Strömung vorliegt.

Produktkonfigurator:

Filter schließen
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
1 von 45
Flansch Schauglas DN150 - 6" Zoll Grauguss GG25 Borosilikatglas Version mit Klappe
Flansch Schauglas DN150 - 6" Zoll Grauguss GG25 Borosilikatglas Version mit Klappe

Artikel-Nr.: FS01020113

Flansch Schauglas DN150 Version mit Klappe Typ FS01 Grauguss GG25 Borosilikatglas Graphit max 16 bar
Nennweite: DN150 - 6" Zoll
Material Gehäuse: Grauguss GG25
Glasplatte: Borosilikatglas
Produktmerkmal: Version mit Klappe
max. Betriebsdruck: max 16 bar
1.262,10 € *

Lieferzeit: 1 bis 2 Wochen

Datenblatt
Durchfluss-Schauglas DN40 - 1 1/2" Zoll Edelstahl Natron-Kalk-Glas Version mit Klappe
Durchfluss-Schauglas DN40 - 1 1/2" Zoll Edelstahl Natron-Kalk-Glas Version mit Klappe

Artikel-Nr.: GS03010107

Durchfluss-Schauglas DN40 - 1 1/2" Zoll Edelstahl Typ GS03 Natron-Kalk-Glas Graphit max 16 bar Version mit Klappe
Nennweite: DN40 - 1 1/2" Zoll
Material Gehäuse: Edelstahl
Glasplatte: Natron-Kalk-Glas
Produktmerkmal: Version mit Klappe
max. Betriebsdruck: max 16 bar
512,80 € *

Lieferzeit: 1 bis 2 Wochen

Datenblatt
Flansch Schauglas DN65 - 2 1/2" Zoll Edelstahl Natron-Kalk-Glas Version mit Klappe
Flansch Schauglas DN65 - 2 1/2" Zoll Edelstahl Natron-Kalk-Glas Version mit Klappe

Artikel-Nr.: FS03010109

Flansch Schauglas DN65 Edelstahl Klappe Typ FS03 Natron-Kalk-Glas max 16 bar Version mit Klappe
Nennweite: DN65 - 2 1/2" Zoll
Material Gehäuse: Edelstahl
Glasplatte: Natron-Kalk-Glas
Produktmerkmal: Version mit Klappe
max. Betriebsdruck: max 16 bar
1.020,00 € *

Lieferzeit: 1 bis 2 Wochen

Datenblatt
Gewinde Schauglas DN40 - 1 1/2" Zoll Grauguss GG25 Borosilikatglas Version mit PTFE-Rotor
Gewinde Schauglas DN40 - 1 1/2" Zoll Grauguss GG25 Borosilikatglas Version mit PTFE-Rotor

Artikel-Nr.: GS01020207

Gewinde Schauglas 1 1/2" Version mit PTFE-Rotor Typ GS01 Grauguss GG25 Borosilikatglas Graphit max 16 bar
Nennweite: DN40 - 1 1/2" Zoll
Material Gehäuse: Grauguss GG25
Glasplatte: Borosilikatglas
Produktmerkmal: Version mit PTFE-Rotor
max. Betriebsdruck: max 16 bar
292,40 € *

Lieferzeit: 1 bis 2 Wochen

Datenblatt
Flansch Schauglas DN100 - 4" Zoll Stahlguss Natron-Kalk-Glas Version mit Klappe
Flansch Schauglas DN100 - 4" Zoll Stahlguss Natron-Kalk-Glas Version mit Klappe

Artikel-Nr.: FS02010111

Flansch Schauglas DN100 - 4" Zoll Stahlguss Typ FS02 Natron-Kalk-Glas Graphit max 16 bar Version mit Klappe
Nennweite: DN100 - 4" Zoll
Material Gehäuse: Stahlguss
Glasplatte: Natron-Kalk-Glas
Produktmerkmal: Version mit Klappe
max. Betriebsdruck: max 16 bar
855,50 € *

Lieferzeit: 1 bis 2 Wochen

Datenblatt
Durchfluss-Schauglas DN40 - 1 1/2" Zoll Edelstahl Borosilikatglas Version mit PTFE-Rotor
Durchfluss-Schauglas DN40 - 1 1/2" Zoll Edelstahl Borosilikatglas Version mit PTFE-Rotor

Artikel-Nr.: GS03020207

Durchfluss-Schauglas 1 1/2" Version mit PTFE-Rotor Typ GS03 Borosilikatglas Graphit max 16 bar
Nennweite: DN40 - 1 1/2" Zoll
Material Gehäuse: Edelstahl
Glasplatte: Borosilikatglas
Produktmerkmal: Version mit PTFE-Rotor
max. Betriebsdruck: max 16 bar
575,30 € *

Lieferzeit: 1 bis 2 Wochen

Datenblatt
Flansch Schauglas DN65 - 2 1/2" Zoll Edelstahl Borosilikatglas Version mit Klappe
Flansch Schauglas DN65 - 2 1/2" Zoll Edelstahl Borosilikatglas Version mit Klappe

Artikel-Nr.: FS03020109

Flansch Schauglas DN65 Edelstahl Borosilikatglas Typ FS03 Borosilikatglas Graphit max 16 bar
Nennweite: DN65 - 2 1/2" Zoll
Material Gehäuse: Edelstahl
Glasplatte: Borosilikatglas
Produktmerkmal: Version mit Klappe
max. Betriebsdruck: max 16 bar
1.052,70 € *

Lieferzeit: 1 bis 2 Wochen

Datenblatt
Flansch Schauglas DN15 - 1/2" Zoll Grauguss GG25 Natron-Kalk-Glas Version mit PTFE-Rotor
Flansch Schauglas DN15 - 1/2" Zoll Grauguss GG25 Natron-Kalk-Glas Version mit PTFE-Rotor

Artikel-Nr.: FS01010203

Flansch Schauglas DN15 Natron-Kalk-Glas Typ FS01 Grauguss GG25 Graphit max 16 bar Version mit PTFE-Rotor
Nennweite: DN15 - 1/2" Zoll
Material Gehäuse: Grauguss GG25
Glasplatte: Natron-Kalk-Glas
Produktmerkmal: Version mit PTFE-Rotor
max. Betriebsdruck: max 16 bar
179,60 € *

Lieferzeit: 1 bis 2 Wochen

Datenblatt
1 von 45

Durchfluss-Schaugläser bester Herstellung

Die Durchfluss-Schaugläser können wahlweise aus Edelstahl 1.4408, Stahlguss GS-C 25 oder Grauguss GG25 gefertigt werden. Das Natron-Kalk-Glas oder Borosilikatglas welche als Sichtfenster dienen werde anschließend zwischen dem Grundflansch und dem Montageflansch mit Schrauben befestigt. Als Dichtung wird von Hersteller eine Graphit-Dichtung eingebaut. Die Schaugläser mit Klappe, Tropfnase und Rotor können als Gewindeschaugläser oder Flanschschaugläser gefertigt werden. Die Gewinde-Schaugläser gibt es mit Innengewinde in den Nennweiten ¼“ – 2“. Die Flansch-Schaugläser können in den Nennweiten DN15 bis DN200 gefertigt werden. Zugelassen sind diese bis PN16, ab der Nennweite DN150 allerdings nur noch bis PN10. Die Durchfluss-Schauglasarmaturen sind bis maximal +150 Grad Celsius zugelassen. Die Einbaulage ist beliebig, jedoch sollte die Durchflussrichtung beachtet werden. Kaufen Sie einfach und schnell Ihr Durchfluss Schauglas in unserem Webshop oder lassen Sie sich telefonisch beraten. Gerne prüfen wir welche Schauglasarmatur bei Ihrem Anwendungsfall und Medium wie bspw. Wasser, Öl oder Kältemittel verwendet werden kann.
