AK01110408

Absperrklappe DN 50 AK01 NBR-70-schwarz DVGW Gas pneumatischer Schwenkantrieb doppeltwirkend

Armatur konfigurieren

Konfigurieren Sie hier Ihre automatisierte Armatur für Ihren speziellen Anwendungsfall.

Lieferzeit: ab Lager

Expressversand*

Bestellen Sie in innerhalb per Expressversand

Versand am: Montag, 17. August

Garantierte Lieferung bis Dienstag, 18. August, 12 Uhr

* Angegebene Lieferzeiten gelten für Mo. - Fr. ohne Berücksichtigung von Feiertagen.

Zubehör

NA02010001

5/2 Wege NAMUR-Magnetventil G 1/4" Zoll NA02 24V DC

44,40 €*

52,84 € inkl. Mwst.

PR02000000

Positionsrückmelder PR02 Mechanische Endschalter ZF, D44X Polyamid PA6 schwarz

70,80 €*

84,25 € inkl. Mwst.

PS01000000

Stellungsregler PS01 für pneumatische Antriebe doppeltwirkend Luftvolumen bis 5 l

711,90 €*

847,16 € inkl. Mwst.

Beständigkeitscheck

Fragen zum Artikel?

Unser Mitarbeiter <strong>Pascal Brunn</strong><br>hilft Ihnen gerne weiter

Unser Mitarbeiter Pascal Brunn
hilft Ihnen gerne weiter

Tel: +49714396669-05

E-Mail: brunn@nieruf.de

NIERUF-SERVICE

NieRuf-Umtausch

24 Monate Garantie

Zertifiziert

Downloads

3D Modell

Datenblatt

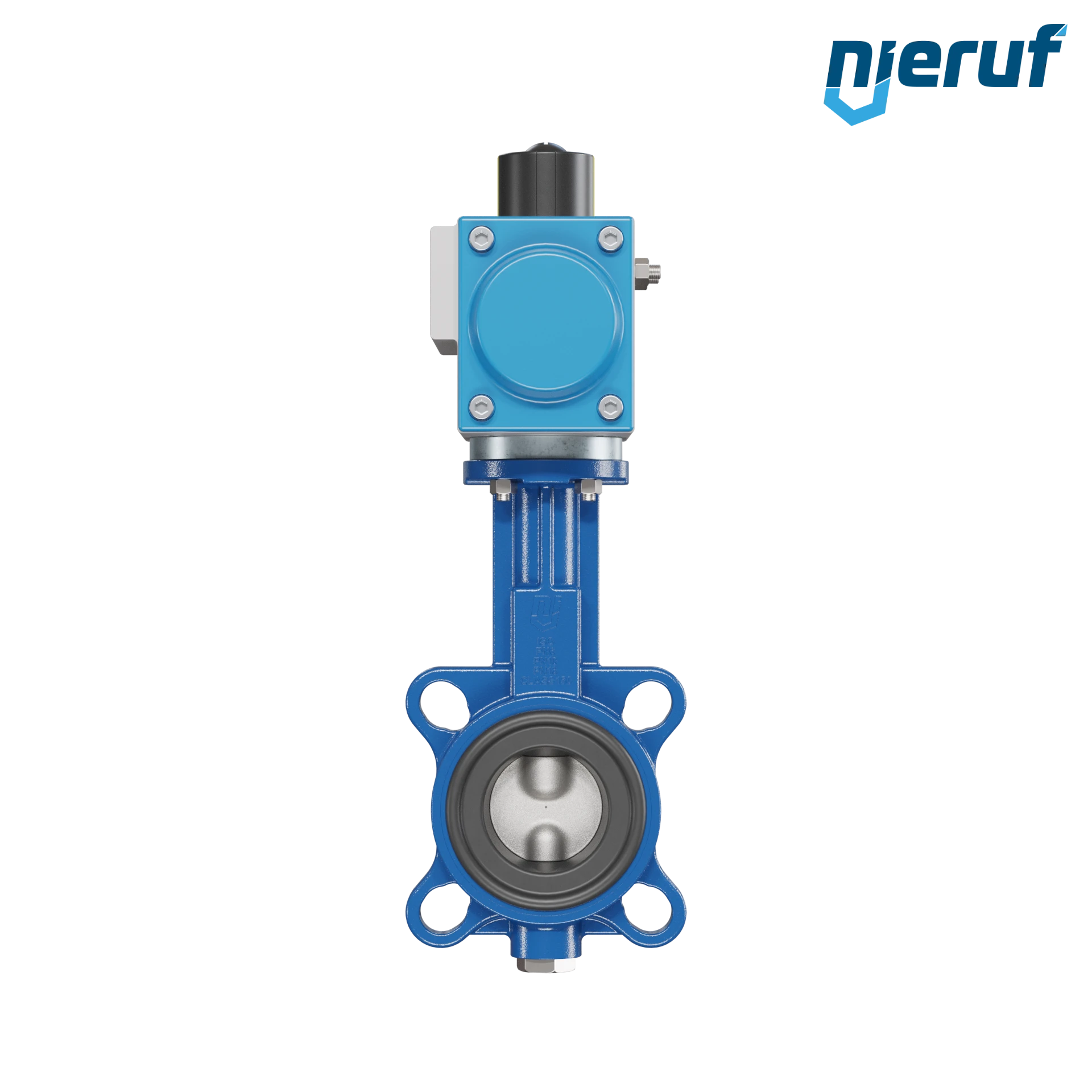

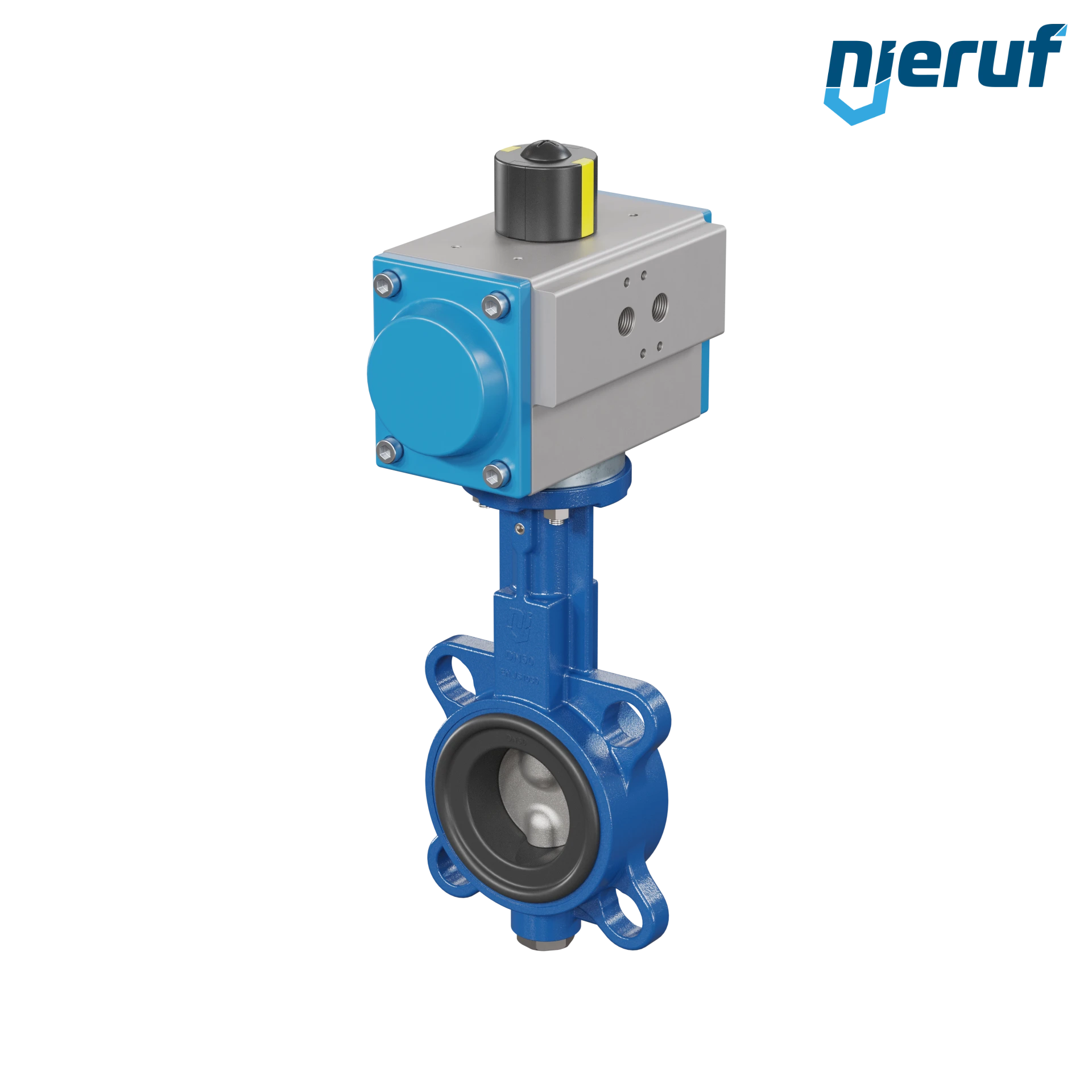

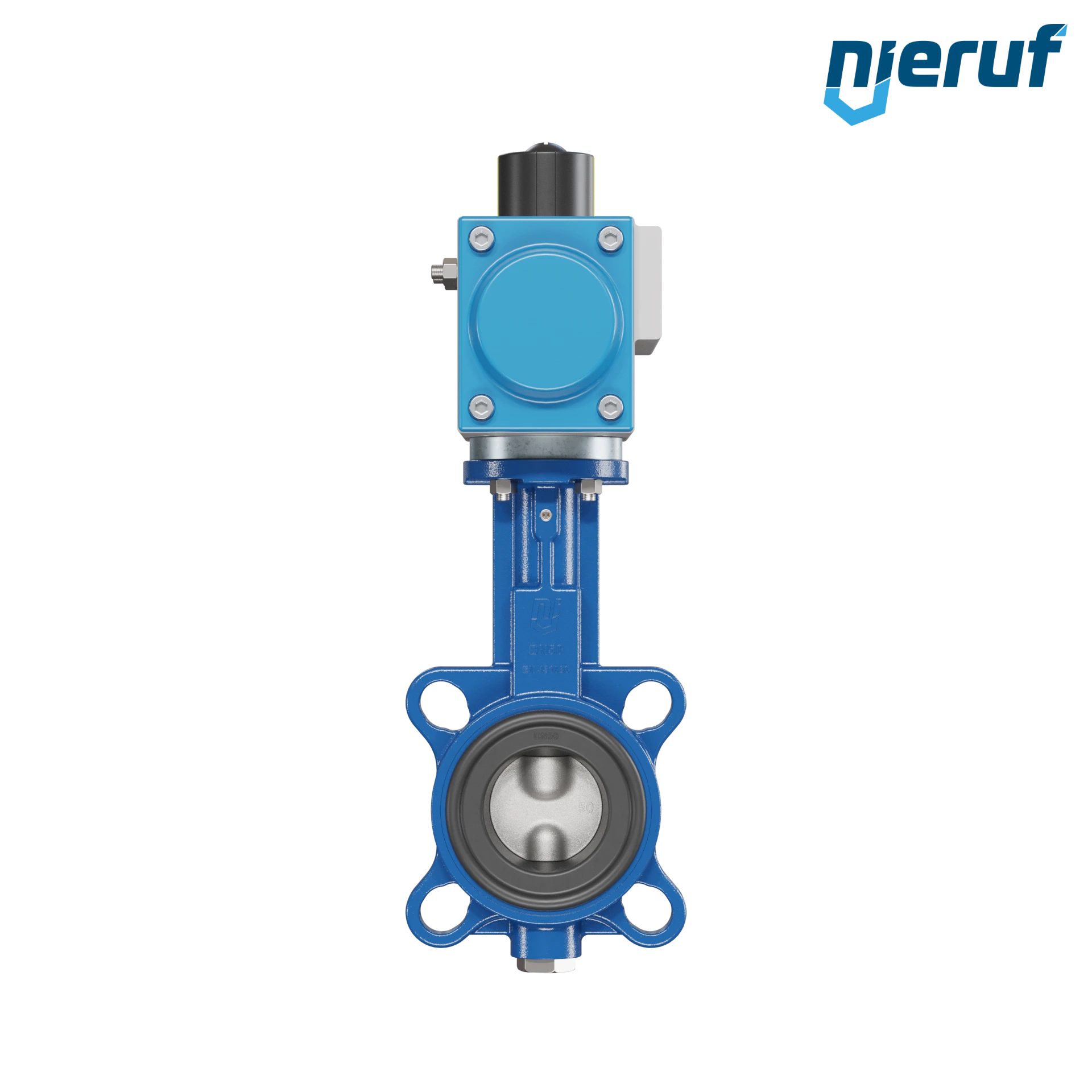

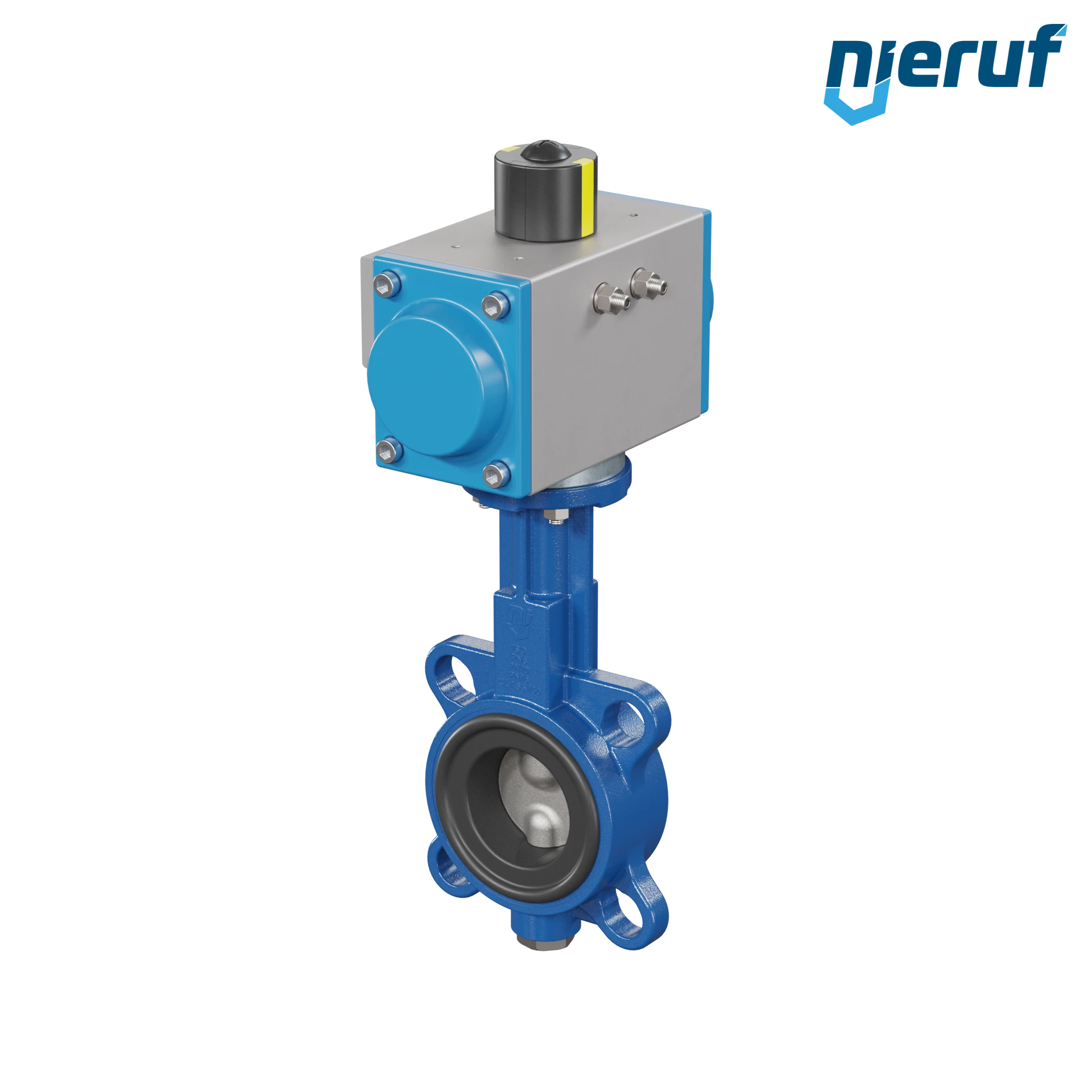

Absperrklappe DN 50 AK01 NBR-70-schwarz DVGW Gas pneumatischer Schwenkantrieb doppeltwirkend

Absperrklappe DN 50 mit Zentrieraugen Gehäuse aus Sphäroguss mit pneumatischer Schwenkantrieb doppeltwirkend Manschette aus NBR-70-schwarz DVGW Gas

Produkt	Absperrklappe
Typ	AK01
Hersteller	NieRuf
Nennweite	DN 50
Nenndruck	PN6-PN10-PN16 & ANSI150
max. Betriebsdruck	16 bar
Manschette	NBR-70-schwarz DVGW Gas
Medium	flüssige & gasförmige Medien
Temperatur	Absperrklappe: -10°C bis +60°C (abhängig von Betriebsdruck und Medium) - pneumatischer Drehantrieb: -20°C bis + 80°C
Bauform	mit Zentrieraugen
Werkstoff Gehäuse	Sphäroguss EN-JS1030 (GGG40) blaues Gehäuse RAL 5005 Epoxid-Beschichtung 80μm
Klappenscheibe	Edelstahl 1.4408
Betätigung	pneumatischer Schwenkantrieb doppeltwirkend
Antrieb	Pneumatischer Stellantrieb AN02 GD-63 mit inkludierter Stellungsanzeige, Steuerdruck 6,0bar.
Prüfung	NBR für Gas NG-4313CN0141 nach DIN EN 13774 (Einsatzbereich -10°C bis +60°C)
Ausführung	Industrieausführung
Einbaulage	beliebig
Produktmerkmal	Wartungsfreie Absperrklappe mit hochwertiger Epoxid-Gehäusebeschichtung und geteilter Welle. Dreistufiges Dichtungssystem für eine garantierte Dichtheit, langfristige Lebensdauer und sicheren Betrieb. Der Antrieb kann optional um eine Endschalterbox erweitert werden.

Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.

Absperrklappe DN 50 AK01 NBR-70-schwarz DVGW Gas pneumatischer Schwenkantrieb doppeltwirkend

Artikel-Nr. : AK01110408
Produkt: Absperrklappe
Typ: AK01
Hersteller: NieRuf
Nennweite: DN 50
Nenndruck: PN6-PN10-PN16 & ANSI150
max. Betriebsdruck: 16 bar
Manschette: NBR-70-schwarz DVGW Gas
Medium: flüssige & gasförmige Medien
Temperatur: Absperrklappe: -10°C bis +60°C (abhängig von Betriebsdruck und Medium) - pneumatischer Drehantrieb: -20°C bis + 80°C
Bauform: mit Zentrieraugen
Werkstoff Gehäuse: Sphäroguss EN-JS1030 (GGG40) blaues Gehäuse RAL 5005 Epoxid-Beschichtung 80μm
Klappenscheibe: Edelstahl 1.4408
Betätigung: pneumatischer Schwenkantrieb doppeltwirkend
Antrieb: Pneumatischer Stellantrieb AN02 GD-63 mit inkludierter Stellungsanzeige, Steuerdruck 6,0bar.
Prüfung: NBR für Gas NG-4313CN0141 nach DIN EN 13774 (Einsatzbereich -10°C bis +60°C)
Ausführung: Industrieausführung
Einbaulage: beliebig
Produktmerkmal: Wartungsfreie Absperrklappe mit hochwertiger Epoxid-Gehäusebeschichtung und geteilter Welle. Dreistufiges Dichtungssystem für eine garantierte Dichtheit, langfristige Lebensdauer und sicheren Betrieb. Der Antrieb kann optional um eine Endschalterbox erweitert werden.

Für die Artikelnummer wurden keine Ersatzteile gefunden.

3D Modell STEP - 10.56 MiB

Datenblatt PDF - 4.77 MiB

sw_related

FD01000108

Flanschdichtung DN50 PN10/16/25/40 61x107x2 Klingersil C 4400

Lieferzeit: ab Lager

Expressversand*

3,00 €*

3,57 € inkl. Mwst.

FL01020108

Flansch DN50 PN10/16 EN1092-1 11 B1 C22.8 / P250GH blank

Lieferzeit: ab Lager

Expressversand*

18,80 €*

22,37 € inkl. Mwst.

NA02010001

5/2 Wege NAMUR-Magnetventil G 1/4" Zoll NA02 24V DC

Lieferzeit: ab Lager

Expressversand*

44,40 €*

52,84 € inkl. Mwst.

EF01000106

Gerade Einschraubverbindung EF01 Messing NBR G1/4" D6mm

Lieferzeit: ab Lager

Expressversand*

1,00 €*

1,19 € inkl. Mwst.

EF03000606

Verbinder EF03 Messing NBR D6mm

Lieferzeit: ab Lager

Expressversand*

1,70 €*

2,02 € inkl. Mwst.

EF05000606

T-Verbinder EF05 Messing NBR D6mm

Lieferzeit: ab Lager

Expressversand*

2,30 €*

2,74 € inkl. Mwst.

EF07110106

Winkelverschraubung EF07 Edelstahl FKM G1/4" D6mm

Lieferzeit: 3-5 Werktage

Expressversand*

31,60 €*

37,60 € inkl. Mwst.

VS03010208

Verbindungsset Absperrklappe/Flansch DN50 - 2" Zoll für Flansch PN16 Stahl

Lieferzeit: ab Lager

Expressversand*

8,80 €*

10,47 € inkl. Mwst.

RF01010801

Rohrbogen (geschweißt) 90° 60,3 x 2,0 Edelstahl 1.4571

Lieferzeit: ab Lager

Expressversand*

14,60 €*

17,37 € inkl. Mwst.

RF01100801

T-Stück (geschweißt) 60,3 x 2,0 Edelstahl 1.4571

Lieferzeit: 3-5 Werktage

Expressversand*

46,40 €*

55,22 € inkl. Mwst.

RF01300902.1

Reduzierstück (geschweißt) 76,1 x 2,3 auf 60,3 x 2,0 Edelstahl 1.4571

Lieferzeit: 3-5 Werktage

Expressversand*

25,20 €*

29,99 € inkl. Mwst.

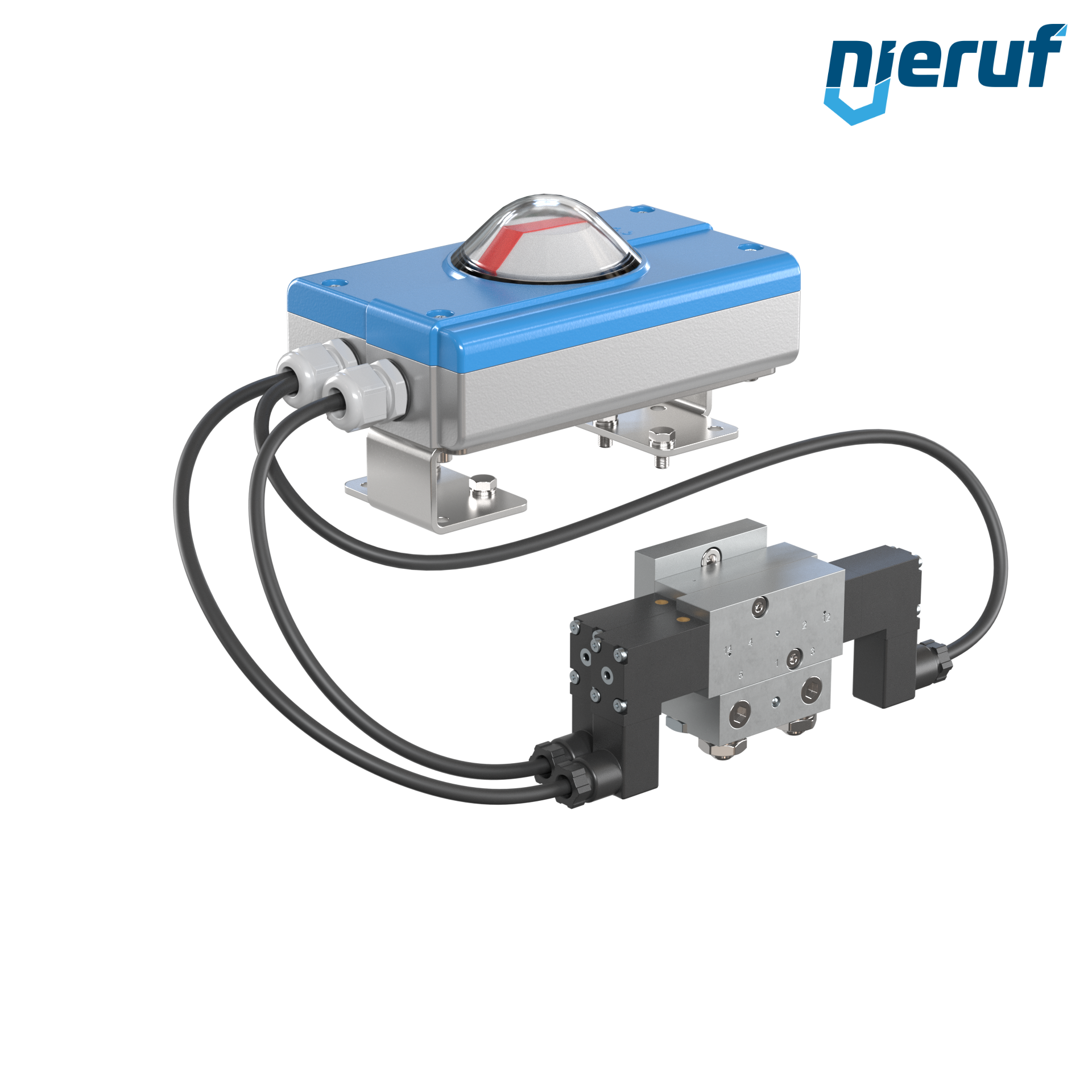

PS01030000

Stellungsregler PS01 für pneumatische Antriebe doppeltwirkend mit Sicherheitsfunktion Luftvolumen bis 5 l

Lieferzeit: 2 - 3 Wochen

Expressversand*

833,70 €*

992,10 € inkl. Mwst.
