Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel

AV02010004
Vorschau: Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel Vorschau: Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel Vorschau: Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel Vorschau: Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel
Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel
Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel
Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel
Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel

Anzahl (Stk.):
165,40 € * 196,83 € inkl. MwSt
*Preis zzgl. Mehrwertsteuer und Versandkosten

Lieferzeit: 1 bis 2 Wochen

Downloads:
Datenblatt 3D Modell
Der NieRuf Beständigkeitscheck enthält, für verschiedene von uns lieferbare Materialien, eine Wertung der chemischen Resistenz gegenüber verschiedenen Betriebsmedien. Selektieren Sie einfach nach Ihrem Medium.

Die Beständigkeitsliste wurde nach unseren Erfahrungen erstellt und erhebt keinen Anspruch auf Vollständigkeit. Die NieRuf GmbH übernimmt keine Gewährleistung für die Richtigkeit und schließt jeglichen Rechtsanspruch und Schadensersatz aus!
Fragen zum Artikel?
Unser Mitarbeiter Meiko Holzinger hilft Ihnen gerne weiter:
Tel: +497143/9666-904
E-Mail: holzinger@nieruf.de
Technische Details
Beschreibung Ausschreibung Downloads 3D Viewer
Beschreibung
mehr
Menü schließen

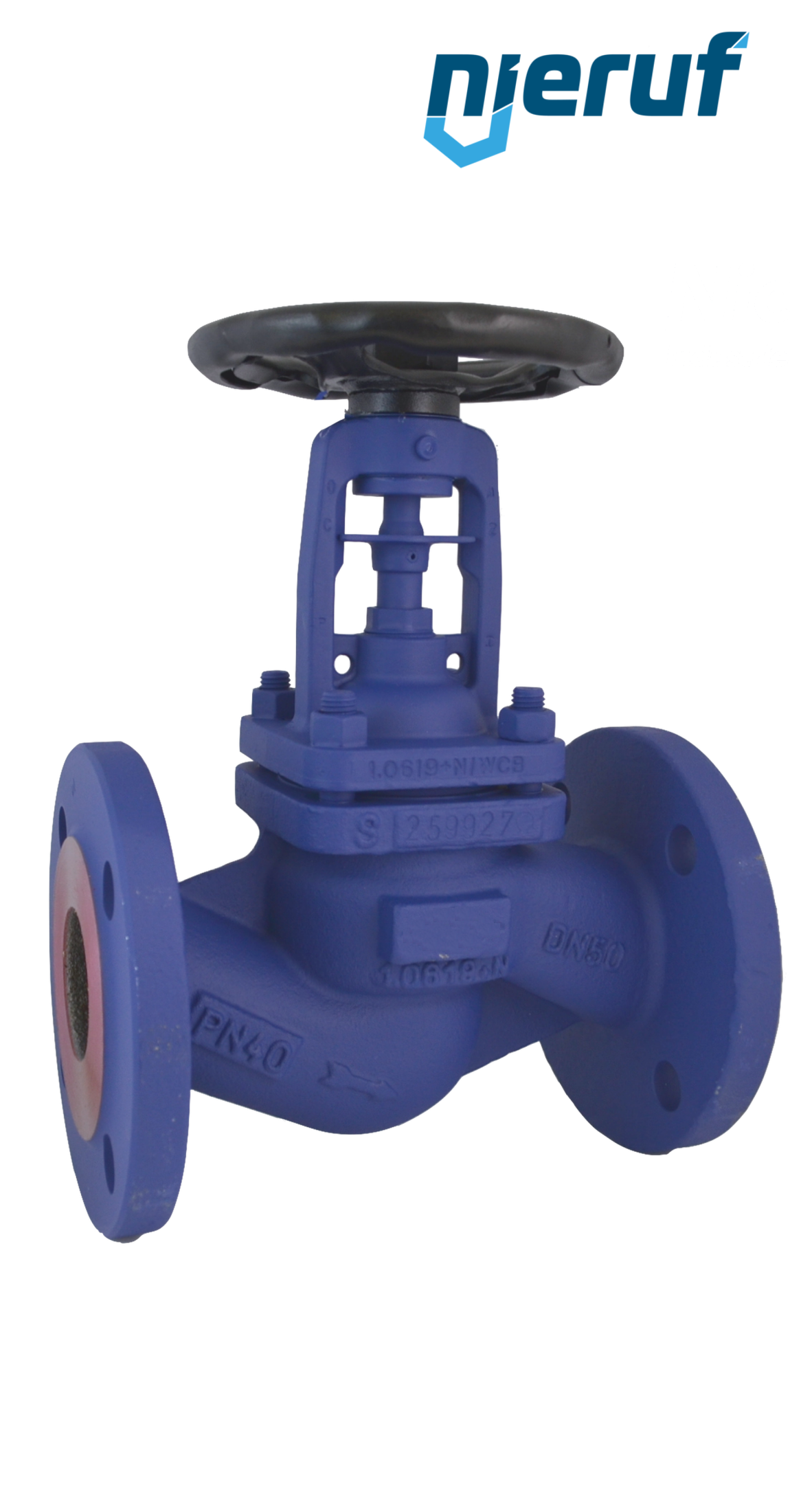

Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel
Faltenbalg-Absperrventil DN 20 in Durchgangsform mit Faltenbalg Material Sphäroguss EN-JS1049 für flüssige und gasförmige Medien Zulassung DVGW-Gas
Nennweite: DN 20
Flansch: Flansch nach DIN EN 1092
Druckstufe: PN16
Dichtung: Metall
Medium: flüssige und gasförmige Medien
Temperatur: bis max + 350°C - abhängig vom Betriebsdruck
Druckbereich: bis max. 16 bar abhängig von Temperatur
Bauform: Durchgangsform mit Faltenbalg
Werkstoff Gehäuse: Sphäroguss EN-JS1049
Bügeldeckel Material: Sphäroguss EN-JS1049
Handrad: Stahl mit Kataphorese-Beschichtung (Nichtsteigend)
Kegel: Kantensitzkegel
Faltenbalg: Edelstahl 1.4571
Baulänge: nach DIN EN 558 Reihe 1
Prüfung: EN ISO 15848-1 / TA Luft TÜV-Prüf-Nr: TA 07 2016 C04
Zulassung: DIN DVGW-Reg. NG-4313AO 0772
Einbaulage: beliebig, Spindel vorzugsweise stehend
Produktmerkmal: Faltenbalg-Absperrventil in Durchgangsform mit Flanschanschluss und zusätzlich integrierter Verstellsicherung, Trichterschmiernippel so wie einer serienmäßigen Anzeigevorrichtung - AUF / ZU.
Ausschreibung
mehr
Menü schließen
Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel

Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.

Downloads
Menü schließen
Absperrventil DN 20 AV02 Sphäroguss EN-JS1049 Kantensitzkegel

Datenblatt 3D Modell
3D Viewer
Menü schließen
Zubehör 6
Zubehör 6
Rohrbogen (geschweißt) 90° 26,9 x 2,0 Edelstahl 1.4571
Rohrbogen (geschweißt) 90° 26,9 x 2,0 Edelstahl 1.4571

Artikel-Nr.: RF01010401

2,80 € *
3,33 € inkl. MwSt
T-Stück (geschweißt) 26,9 x 2,0 Edelstahl 1.4571
T-Stück (geschweißt) 26,9 x 2,0 Edelstahl 1.4571

Artikel-Nr.: RF01100401

14,20 € *
16,90 € inkl. MwSt
Reduzierstück (geschweißt) 33,7 x 2,0 auf 21,3 x 1,6 Edelstahl 1.4571
Reduzierstück (geschweißt) 33,7 x 2,0 auf 21,3 x 1,6 Edelstahl 1.4571

Artikel-Nr.: RF01300501.1

6,70 € *
7,97 € inkl. MwSt
Flanschdichtung DN20 PN10/16/25/40 27x61x2 Klingersil C 4400
Flanschdichtung DN20 PN10/16/25/40 27x61x2 Klingersil C 4400

Artikel-Nr.: FD01000104

1,70 € *
2,02 € inkl. MwSt
Flansch DN20 PN10/16/25/40 EN1092-1 11 B1 C22.8 / P250GH blank
Flansch DN20 PN10/16/25/40 EN1092-1 11 B1 C22.8 / P250GH blank

Artikel-Nr.: FL01020104

6,70 € *
7,97 € inkl. MwSt
Verbindungsset Flansch/Flansch DN20 - 3/4" Zoll für Flansch PN10/16/25/40 Stahl
Verbindungsset Flansch/Flansch DN20 - 3/4" Zoll für Flansch PN10/16/25/40 Stahl

Artikel-Nr.: VS01010104

2,80 € *
3,33 € inkl. MwSt
